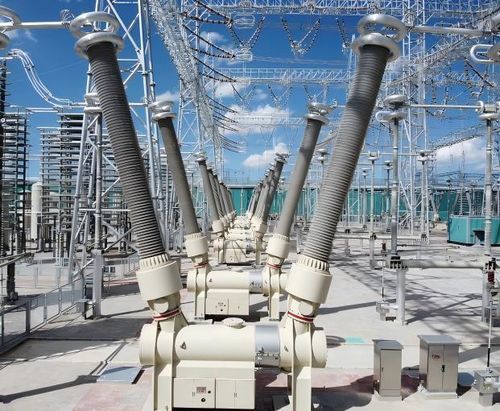

SF6ガス絶縁遮断器 LW55B-800

SF6（六フッ化硫黄）分離電圧横型

製品概要 LW55B-800は、中国の750 kV超高圧送電網（UHV）建設向けに開発された罐式SF6遮断器で、800 kVの罐式遮断器の国内初号機に当たるバリエーションです。遮断器、本体に組み合わせる電流変成器（CT）、および出線用絶縁ブッシュを一体とし、直列の双断口を横置きで配置しています。CTは従来の電磁式巻線を採用し、遮断器の両側に配置可能で、ユーザーの要望に応じて組み合わせられます。製品は国および業界の上位基準に適合する絶縁レベルを有し、定格電流6000 A、短絡耐量などの特性を備えています。

分類 高圧機器 - 遮断器

仕様／技術仕様

• 型式：LW55B-800
• 構造：罐式、直列双断口、横置き配置
• 構成：遮断器、電流変成器（CT）、出線用ブッシュ
• 電流変成器：従来の電磁式巻線、遮断器両側に配置、必要に応じて組合せ可能
• 定格電流：6000 A
• 短時間許容電流：63 kA
• 定格短絡開断電流時の累計開断回数：16回
• 直流分量減衰時間定数：120 ms
• 機械的寿命：10000回
• 絶縁水準：国および業界の上位基準に適合
• 構造特性：重心が低く耐震性に優れ、構造強度が高い
• 工事適用：フィルター切換え群への適用が可能で、相選択合閘方式または合閘抵抗方式を選択可能
