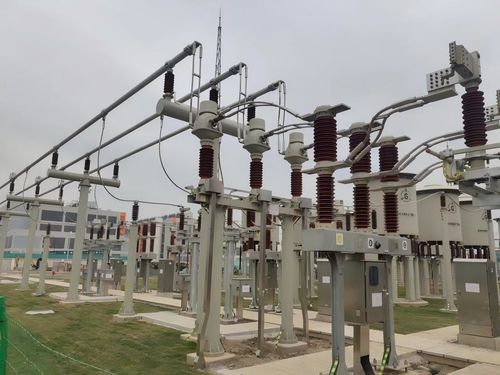

SF6ガス絶縁遮断器 LW35B

電圧自動変電所用

製品名
LW35B-72.5/126 陶製柱形断路器

カテゴリ
高圧機器 - 断路器

製品説明
LW35B-72.5/126 型断路器は、送電・変電システムにおいて定格電流の分・合、故障電流の開断、系統の切替を行い制御および保護を提供するために用いられます。三極の分闸・合闸および高速自動再投入（自動重合）操作が可能です。自己励磁式の消弧原理を採用し、操作電力が小さく、2000 m までの高度条件を満たします。高寒地帯での使用に適しています。年間漏気率は0.3%です。耐震性能は震度9（近似）に対応し、機械寿命は10000回です。容性電流の開断能力はC2級を満たしており、コンデンサバンクの開断に適しています。

特長 / 適用分野

• 送電・変電システムの制御・保護用：定格電流の分合、故障電流の開断、系統切替。
• 三極の分闸・合闸および高速自動再投入操作が可能。
• 自己励磁式消弧原理により操作電力が小さい。
• 高度：2000 m までの使用に対応。
• 使用環境：高寒地帯に適合。
• 年間漏気率：0.3%。
• 耐震性：震度IXに対応。
• 機械寿命：10000回。
• 容性電流開断能力：C2級に適合、コンデンサバンクの開断に使用可能。
