SF6ガス絶縁開閉装置 ZF27-1100

高電圧高出力配電用

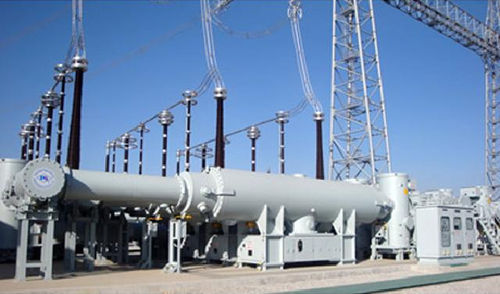

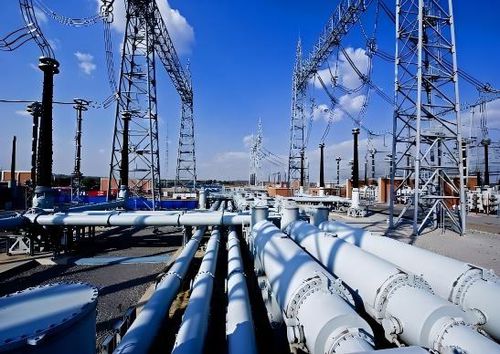

ZF27-1100(L)/Y6300-63 ガス絶縁金属密閉型開閉装置（GIS）は、屋外用三相超高圧（UHV）交流開閉装置です。 本装置は、遮断器、隔離開閉器、接地開閉器、急速接地開閉器、変流器、母線、ブッシング、避雷器、変圧器、および制御盤で構成されています。 空気絶縁のスリーブを除き、他のすべての構成部品は、アーク消弧および絶縁媒体として SF6 ガスを使用する接地ハウジング内に収められています。 製品の技術仕様：高い絶縁レベル、強力な電流容量、遮断器および切断スイッチの最大定格電流は最大8000A、バスバーは最大9000A。定格短絡遮断電流は63kAで、全容量での遮断は最大16回可能。 遮断器はダブルカット構造を採用しており、アーク消弧室は圧縮空気構造設計を採用している。閉路過電圧を低減するため、必要に応じて閉路抵抗器を設定可能。優れた遮断性能を備え、機械的寿命は最大10,000サイクル； 隔離スイッチは、アーク消弧機能を実現するためにアーク抑制コイルを備えて設計されています。要件に応じて、スイッチング抵抗器またはフェライトバスバーを設置し、VFTOを抑制して動作過電圧を低減することができ、機械的寿命は最大10,000サイクルです。
