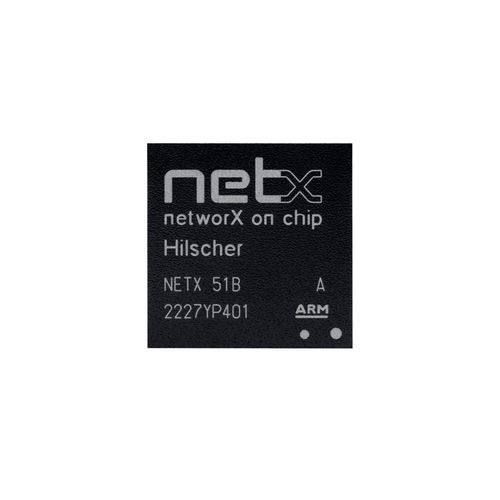

マルチファンクションネットワークコントローラー netX 51

マルチ プロトコルコンパクトOPC UAサーバー

製品概要
netX 51 は、フィールドバススレーブおよびリアルタイムEthernetスレーブ向けのメモリコントローラ内蔵ネットワークコントローラです。PHYまたはフィールドバスを用いる2系統のリアルタイムEthernet通信チャネル、高速SPIホストインターフェース、時間クリティカルなI/O処理用の第2 RISC CPU（xPIC）を備えています。PROFINET V2.3 Dynamic Frame Packing や IO‑Link V1.1 などの拡張通信機能をサポートします。

ハイライト

• ホストインターフェースまたはデジタルI/O向けのスタンドアロンとして使用可能な柔軟なハイエンドネットワークコントローラ
• PHYまたはフィールドバス対応の2つのリアルタイムEthernet通信チャネル
• 拡張通信機能のサポート（例：PROFINET V2.3 - Dynamic Frame Packing、IO‑Link V1.1）
• 時間クリティカルなI/O処理用の第2 RISC CPU（xPIC）によりARMの負荷を低減
• 読み書き対応の高速SPIホストインターフェース

詳細説明
netX 51/52 ファミリは、内部ストレージの大幅な増加と追加の機能ユニットを備えた進化版 netX 50 通信アーキテクチャに基づいています。ハードウェアは netX 50 と互換性があります。netX 52 は同一シリコンを使用しますが外部メモリバスを持たないため、モジュール型やコンパクトなスレーブ、または高性能CPU向けのリアルタイムEthernetコントローラとして、より小型でコスト効率の高いパッケージを実現します。Renesas の新しい PHY によりスループットと診断機能が向上します。

小容量の QSPI フラッシュを併用することで、670 KByte を超える内部メモリにより非常にコンパクトな設計が可能となり、netX 50 に比べて性能が倍増します。高速なI/O処理には第2のRISC CPU（xPIC）がARMと並列に動作し、バスサイクルの短い環境でARMソフトウェアの負荷を軽減します。典型的な用途はIO‑Link Master Gatewayで、xPICがIO‑Linkデータ転送を処理し、ARMがマスターへの伝送プロトコルを担当します。診断/構成用のPC接続またはホストCPU接続のための第3のEthernetインターフェースが実装されています（MII、netXはこのインターフェースでPHYとして動作可能）。レガシーCAN接続のための専用CANコントローラもオプションで提供されます。

対応プロトコル

• CC‑Link IE Field Basic Slave
• OPC UA Server
• SmartWire‑DT Master
• MQTT Client
• Sercos Slave
• PROFINET IO‑Device
• PROFIBUS DP Slave
• POWERLINK Controlled Node
• Open Modbus/TCP Server
• Open Modbus/TCP Client
• IO‑Link Master
• EtherNet/IP Adapter
• EtherCAT Slave
• DeviceNet Slave
• CC‑Link Slave
• CANopen Slave

注文情報
NETX 51 | 2231.001 | フィールドバススレーブおよびリアルタイムEthernetスレーブ用メモリコントローラ内蔵ネットワークコントローラ

ダウンロード（入手可能）

• netX 51 Datasheet (English)
• netX 51 Datenblatt (Deutsch)
• netX Brochure (English)
• netX Broschüre (Deutsch)

技術仕様

• アーキテクチャ：進化した netX 50 アーキテクチャ；ハードウェアは netX 50 と互換性あり
• 内部メモリ：>670 KByte（コンパクトソリューション向けに小容量の QSPI Flash を使用）
• 第2 RISC CPU（xPIC）：時間クリティカルなI/O処理用、ARMと並列動作
• 3つのEthernetインターフェース：2つの主なReal‑Time Ethernetチャネル＋診断/ホストCPU用の第3インターフェース（MII、netXはPHYとして動作可能）
• リアルタイムEthernetまたはフィールドバス用の2つの通信チャネル
• 読み書き対応の高速SPIホストインターフェース
• 拡張通信機能をサポート（例：PROFINET V2.3 Dynamic Frame Packing；IO‑Link V1.1）
• Renesas PHY によるスループットおよび診断の改善
• netX 52 バリアント：外部メモリバスなしの同一シリコンで小型パッケージ・コスト最適化を実現
• レガシーCAN統合のためのオプション専用CANコントローラ
• 典型的な用途：IO‑Link Master Gateway、モジュラー/コンパクトスレーブ、Real‑Time Ethernetコントローラ
