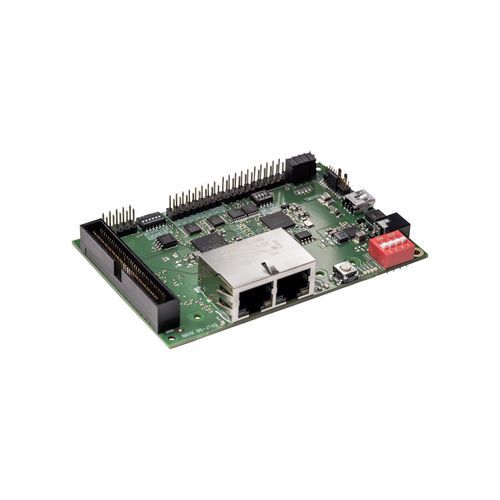

評価ボード NXHX 90-JTAG

製品種別
netX 90 ネットワークコントローラ用開発ボード（Hilscher NXHX 90-JTAG）。部品番号：7833.000。

ハイライト

• 豊富な周辺機能を備えた開発システム
• 統合JTAGデバッグインターフェース
• 複数の産業ネットワークに対応する汎用評価ボード
• EclipseベースのnetX Studio開発環境を同梱

概要
NXHX 90-JTAGは、32ビットARMコアを搭載したnetX 90通信コントローラを中心としたソフトウェア開発ボードです。ネットワークプロトコルスタックとアプリケーションをRTOS上で同時に実行でき、コストに敏感な産業用途向けのハード／ソフトスタック評価に適した汎用ハードウェアを提供します。

ボードは統合デバッグインターフェース（JTAG）を備え、EclipseベースのnetX Studio（GCCツールチェーン、pythonベースのWAFビルドスクリプト、フラッシャー、OpenOCDサポート）と共に提供されます。開発者はHilscherのプロトコルスタックを用いてアプリケーションをロード・実行し、ライセンス不要のLinuxボードサポートパッケージと組み合わせた評価が可能です。

対応プロトコル

• CC-Link IE Field Basic Slave
• OPC UA Server
• MQTT Client
• VARAN Client
• Sercos Slave
• PROFINET IO-Device
• PROFIBUS DP Slave
• POWERLINK Controlled Node
• Open Modbus/TCP Server
• Open Modbus/TCP Client
• IO-Link Master
• EtherNet/IP Adapter
• EtherCAT Slave
• DeviceNet Slave
• CC-Link Slave
• CANopen Slave

発注情報
製品名 | 部品番号 | 簡易説明
NXHX 90-JTAG | 7833.000 | 開発ボード

ドキュメント（抜粋）

• Open documentation overview (English)
• NXHX and NSHIELD (Datasheet) — EN
• netX 90 (Datasheet) — EN
• NXHX und NSHIELD (Datenblatt) — DE
• netX 90 (Datenblatt) — DE

技術仕様

• プロセッサ：32ビットARMコアを搭載したnetX通信コントローラ
• ネットワークプロトコルとアプリケーションはRTOS上で実行
• 統合デバッグインターフェース（JTAG）
• netX Studio（Eclipse、GCC、WAFスクリプト、フラッシャー、OpenOCD）を同梱
• ライセンス不要のLinuxボードサポートパッケージ統合をサポート
• ハード／ソフトスタック評価用の汎用ハードウェア
• ハードウェア開発のためのリファレンス回路図を提供
• ユースケース再現のための拡張モジュールにより機能拡張可能
• 部品番号：7833.000
• 製品ライフサイクル：Active
