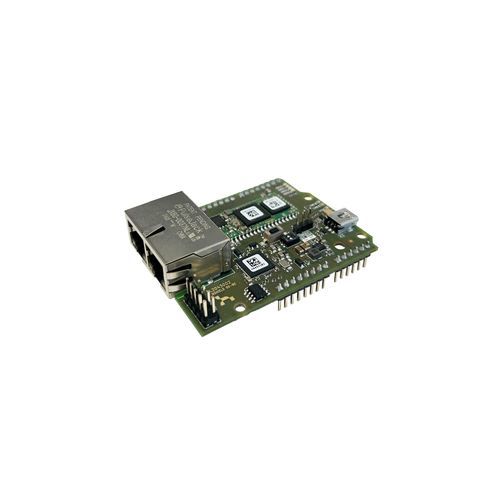

評価ボード NSHIELD 90-RE

製品概要
NSHIELD 90-RE は netX 90 SoC を搭載した評価ボード（NSHIELD 52-RE の後継）であり、マルチプロトコルのリアルタイムイーサネット通信の開発・評価を目的としています。STM32 マイクロコントローラの補助チップとして実装され、Arduino Uno 互換のホストインターフェースコネクタ経由で STM32 Nucleo-64 および Nucleo-144 開発ボードに接続できます。

主な特長

• 産業用リアルタイムイーサネットシステム向けの単一ハードウェアプラットフォーム
• 評価用に netX 90 プロトコルスタックのファームウェアを無償ダウンロード可能
• STM-NUCLEO-64 および STM-NUCLEO-144 をサポート
• ハードウェアとソフトウェアの簡易セットアップのためのクイックスタートガイド付属

機能
プロトコルスタックが netX 90 SoC 上で独立して動作するため、マイコン側の CPU およびメモリ使用量を最小限に抑えつつ、マイコンベースのアプリケーションを多数の産業用リアルタイムイーサネットネットワークに接続できます。netX 90 は通信コプロセッサとしてマルチプロトコル対応および低遅延なサイクル通信を提供します。

サポートプロトコル

• CC-Link IE Field Basic（スレーブ）
• Sercos（スレーブ）
• PROFINET IO-Device
• EtherNet/IP（アダプタ）
• EtherCAT（スレーブ）
• DeviceNet（スレーブ）
• CANopen（スレーブ）
• Open Modbus/TCP
• POWERLINK（Controlled Node）
• PROFIBUS DP（スレーブ）

技術仕様

• 製品名：NSHIELD 90-RE
• 型番：7836.000
• 機能：STM32 Nucleo ホスト機器向けのリアルタイムイーサネット拡張／評価ボード
• 通信コントローラ：netX 90
• RAM：8 MByte SDRAM
• フラッシュ：8 MByte シリアルフラッシュメモリ
• ホストインターフェース：SPI 経由のシリアルデュアルポートメモリインターフェース
• ホストシステム：STM32 Nucleo-64 および Nucleo-144 開発ボード
• コネクタ：ARDUINO® Uno V3 互換ピンヘッダ（1 x 6 ピン、2 x 8 ピン、1 x 10 ピン）
• イーサネット：100 MBit/s（10 MBit/s 対応）、100BASE-TX、10BASE-T
• イーサネット絶縁：絶縁あり、絶縁電圧 1000 VDC
• イーサネットコネクタ：ラインおよびリングトポロジ対応のリアルタイムイーサネットスイッチ付き RJ45 ×2
• フィールドバスアセンブリ：NXHX-DP、NXHX-CO、NXHX-DN（NXHX フィールドバスアダプタモジュール用コネクタ）
• 診断インターフェース：オンボード Mini-B USB による USB-to-UART ファームウェアダウンロード（仮想 COM ポート）、USB-to-JTAG デバッグ対応
• 開発／テストアクセスポイント：JTAG TAP 用ニードルアダプタ
• 表示要素（LED）：SYS（システム状態 黄/緑）、COM0/COM1（通信状態 赤/緑）、ACT0/ACT1（イーサネットアクティビティ 黄）、LINK0/LINK1（リンク 緑）、MMIO0..MMIO7（ユーザ定義 LED、MMIO はホストインターフェース X6 経由で接続）
• 電源：5 V DC；消費電流：5 V 時 300 mA（典型）；給電は Mini-B USB または Arduino ホストインターフェースコネクタ X5
• 動作温度（ラボ条件）：0 °C … +30 °C
• 寸法（L × W × H）：70.2 mm × 53.4 mm × 23.6 mm
• 取り付け：プラグオンモジュール、Arduino ピンヘッダ経由での取り付け
• 操作要素：リセットボタン、ブートモード選択、電源選択
• 構成／開発：API を利用したアプリケーション、Communication Studio
