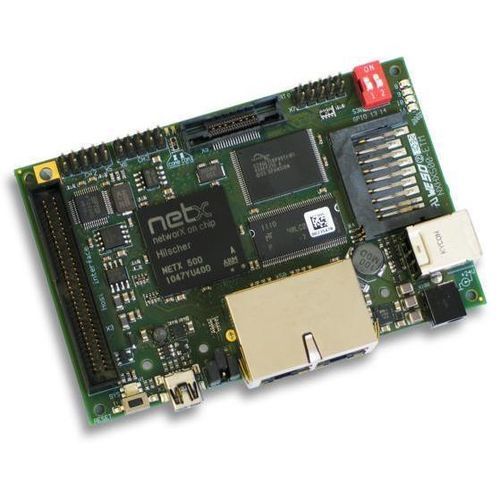

評価ボード NXHX 500-ETM

概要
NXHX 500-ETM は、netX ベースのシングルチップソリューションを評価するためのソフトウェア開発ボードです。32ビット/200 MHz の ARM CPU と豊富な周辺機能を備え、リアルタイム OS 上でネットワークプロトコルとアプリケーションを同時に実行できます。

開発ボードの詳細
本ボードは汎用ハードウェアと統合デバッグインターフェースを提供し、HiTOP 開発環境（統合 GNU コンパイラ含む）とともに出荷されます。付属のプロトコルスタックでアプリケーションをロードして実行でき、ライセンス不要の rcX Real-Time Kernel と組み合わせてテストや評価を行えます。デバッグインターフェースを除く完全な回路図がハードウェア開発の基礎として提供されます。JTAG の取り出しにより外部デバッガ（例：Hitex Tantino）を接続し、開発ボードと同等の操作性で開発・試験を行えます。

主な特徴

• netX ベースのコントローラ／デバイスネットワーク向けの汎用開発プラットフォーム
• 統合デバッグインターフェースおよび外部デバッガ用の JTAG アクセス
• HiTOP と GNU ツールチェーンを同梱
• プロトコルスタック統合やアプリケーションテストのための低コスト評価プラットフォーム

サポートプロトコル

• Sercos Master
• PROFINET IO-Controller
• EtherNet/IP Scanner
• EtherCAT Master
• DeviceNet Master
• CANopen Master
• PROFIBUS DP Master
• CC-Link IE Field Basic Slave
• VARAN Client
• Sercos Slave
• PROFINET IO-Device
• PROFIBUS DP Slave
• POWERLINK Controlled Node
• Open Modbus/TCP Server
• Open Modbus/TCP Client
• EtherNet/IP Adapter
• EtherCAT Slave
• DeviceNet Slave
• CC-Link Slave
• CANopen Slave

発注情報
製品名 | 部品番号 | 簡単な説明
NXHX 500-ETM | 7713.200 | 開発ボード

技術仕様

• プロセッサ：netX 32ビット / 200 MHz ARM
• リアルタイム OS：ネットワークプロトコルとアプリケーションで netX リソースを共有
• 基板上に統合デバッグインターフェース、外部デバッガ用 JTAG 端子あり
• 開発環境：HiTOP（統合 GNU コンパイラ）
• プロトコルスタックと組み合わせて使用するための rcX Real-Time Kernel と互換（ライセンス不要）
• システム全体の評価を目的とした汎用ハードウェア
• 回路図（デバッグインターフェース除く）をハードウェア開発の基礎として提供
• 部品番号：7713.200
• プロダクト状態：アクティブ / 成熟
