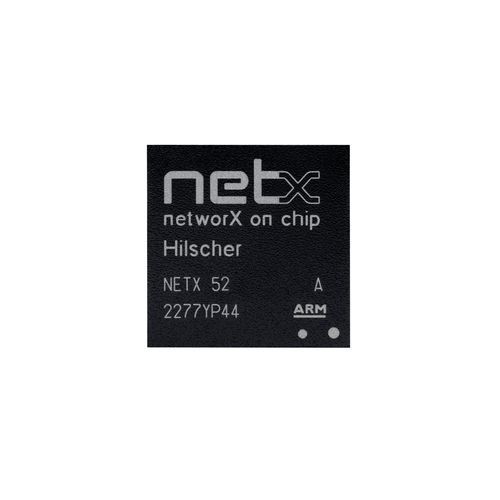

マルチ プロトコルネットワークコントローラー netX 52

コンパクトOPC UAサーバー2 ポート

概要
netX 52 は、Real-Time Ethernet およびフィールドバスのスレーブ用途向けに設計された、コンパクトでコスト最適化されたネットワークコントローラです。改良された netX 50 アーキテクチャをベースに、内部メモリと追加機能を備え、netX 51 と同一のシリコンを使用しつつ外部メモリバスを持ちません。

機能説明
内部メモリが 670 KB 超（小型 QSPI Flash と組み合わせることで非常にコンパクトな実装が可能）により、netX 50 比で高い処理能力を実現します。第2の RISC CPU（xPIC）が ARM と並列稼働して時間クリティカルな I/O を処理し、ARM 側の負荷を低減します。PHY またはフィールドバス対応の Real-Time Ethernet チャネルが2系統あり、診断や構成用の PC 接続あるいはホスト CPU 接続用に第3の Ethernet インターフェース（MII）を備えます。netX はこのインターフェースで PHY として動作可能です。CAN ベースのネットワーク統合のための専用 CAN コントローラも選択可能です。

特長

• フィールドバス／Real-Time Ethernet スレーブ用途向けのコンパクトなネットワークコントローラ
• PHY またはフィールドバス対応の 2 系統の Real-Time Ethernet チャネル
• PROFINET V2.3（Dynamic Frame Packing）や IO-Link V1.1 などの拡張プロトコル対応
• 時間クリティカルな I/O 用の第2 RISC CPU
• 読み書き対応の高速 SPI ホストインターフェース

サポートプロトコル

• CC-Link IE Field Basic Slave
• OPC UA Server
• SmartWire-DT Master
• MQTT Client
• Sercos Slave
• PROFINET IO-Device
• PROFIBUS DP Slave
• POWERLINK Controlled Node
• Open Modbus/TCP Server
• Open Modbus/TCP Client
• IO-Link Master
• EtherNet/IP Adapter
• EtherCAT Slave
• DeviceNet Slave
• CC-Link Slave
• CANopen Slave

注文情報
製品名 | 品番 | 簡易説明
NETX 52 | 2232.001 | フィールドバスおよび Real-Time Ethernet スレーブ向けネットワークコントローラ

技術仕様

• アーキテクチャ: netX 50 通信アーキテクチャ由来、netX 50/51 とハードウェア互換
• シリコン: netX 51 と同一シリコン、外部メモリバスなしで小型・コスト最適化
• 内部メモリ: >670 KB（小型 QSPI Flash によりコンパクト化可能）
• 性能: 内部メモリとアーキテクチャにより netX 50 より高性能
• CPU: ARM コア + 時間クリティカル処理用の第2 RISC CPU（xPIC）
• インターフェース: PHY/フィールドバス対応の 2 系統 Real-Time Ethernet、診断/ホスト接続用の第3 Ethernet インターフェース（MII）
• ホストインターフェース: 読み書き対応の高速 SPI
• プロトコル対応: PROFINET V2.3（Dynamic Frame Packing）、IO-Link V1.1 他多数
• PHY: 低遅延および拡張診断に対応した最新 PHY を採用
• 代表的用途: IO-Link マスターゲートウェイ、モジュラー/コンパクトスレーブ、高性能 CPU 向け Real-Time Ethernet コントローラ
• 品番: 2232.001
