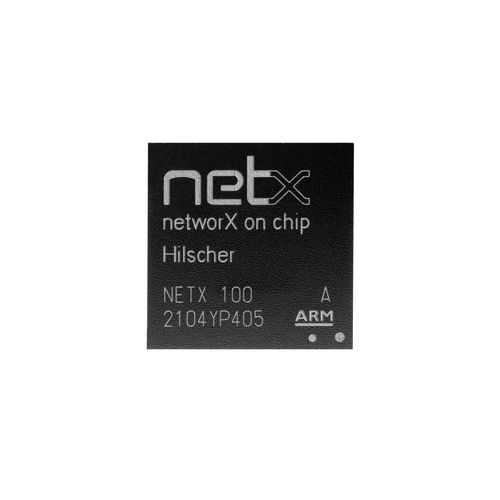

マルチファンクションネットワークコントローラー netX 100

マルチ プロトコルスレーブLinux

製品概要
HilscherのNETX 100は、通信集約型の産業用途向けに設計された高集積ネットワークコントローラで、高速なデータスループットを実現します。32ビットARM 926EJ-S（200 MHz）CPU、MMU、キャッシュ、DSP、Java拡張を内蔵し、144 KByteの内部RAMと32 KByteのROM（ブートローダ）を備えます。Windows CEおよびLinux向けにSDRAM、SRAM、FLASHなどの外部メモリをサポートします。ホスト接続はDual-Port Memoryインターフェースを介して行われ、スタンドアロン用途では16ビット拡張バスとして構成可能です。

ハイライト

• アプリケーションおよび通信向けの柔軟なハイエンドネットワークコントローラまたは高集積シングルチップソリューション
• Real-Time Ethernetまたはフィールドバスとして構成可能な3つの通信チャネル
• 32ビット/200 MHz ARM 926（約200 MIPs）の演算能力
• 5つのデータパスを持つ中央データスイッチにより並列データ転送を実現
• チャネルごとのデュアルポートメモリおよびオンチップADコンバータ
• インターフェース：Dual-Port Memory（ホスト）、UART、USB、SPI、I²C

プロトコルアーキテクチャと通信コントローラ
3つの通信チャネルはそれぞれ専用のコントローラを備え、ALUや専用ロジックでマイクロコードによりプロトコル機能を実装します。2つのチャネルにはEthernet PHYが統合されています。xMAC（Medium Access Controller）がバスアクセスおよびバイトレベルの符号化/復号を管理し、xPEC（Protocol Execution Controller）がデータをパケット化してテレグラムの送受信を制御します。ARMメモリとのデータ交換はDMAによるブロック単位で行われ、代替として各チャネルはステータス情報やローカルプロセスデータ用にデュアルポートメモリを使用できます。インテリジェントな通信ALUにより、複数プロトコルの独立した実装と同期が可能です。

対応プロトコル

• Sercos Master
• PROFINET IO-Controller
• EtherNet/IP Scanner
• EtherCAT Master
• DeviceNet Master
• CANopen Master
• PROFIBUS DP Master
• CC-Link IE Field Basic Slave
• VARAN Client
• Sercos Slave
• PROFINET IO-Device
• PROFIBUS DP Slave
• POWERLINK Controlled Node
• Open Modbus/TCP Server
• Open Modbus/TCP Client
• EtherNet/IP Adapter
• EtherCAT Slave
• DeviceNet Slave
• CC-Link Slave
• CANopen Slave

注文情報
Product name | Part number | Brief description
NETX 100 | 2220.000 | フィールドバスおよびリアルタイムイーサネット向けネットワークコントローラ（マスターおよびスレーブ）

仕様 / 技術仕様

• CPU：ARM 926EJ-S 32ビット、200 MHz（約200 MIPs）
• 内部メモリ：144 KByte RAM、32 KByte ROM（ブートローダ）
• 外部メモリ対応：SDRAM、SRAM、FLASH（Windows CE / Linux用）
• データアーキテクチャ：5つのデータパスを持つ中央データスイッチによる並列データ転送
• 通信チャネル：3つの構成可能なチャネル（2チャネルは統合Ethernet PHY）
• 通信コントローラ：専用ALUおよびマイクロコードで制御されるロジックユニット
• xMACおよびxPEC、DMAによるブロック単位のデータ交換
• チャネルごとのデュアルポートメモリ（ステータス/ローカルプロセスデータ用）
• オンチップADコンバータ
• インターフェース：Dual-Port Memory（ホスト）、UART、USB、SPI、I²C
