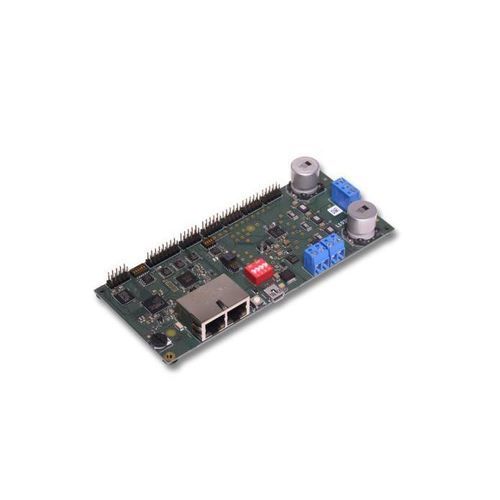

ドライバー評価ボード NXHX 90-MC

エンコーダー用

製品概要
Hilscher NXHX 90-MCは、モーションコントロールおよびネットワークインターフェース用途向けの評価・開発用ボードです。netX 90プロセッサを搭載し、通信プロトコルやモータードライバの統合を評価するためのリファレンス設計として使用されます。産業用オートメーション環境での開発、プロトタイピング、ファームウェア評価を目的としています。

主な特長

• プロセッサ：netX 90
• メモリ：4 MByte SQI Flash（オンボード）
• 電源：12 V～43 V
• 接続性：2 × RJ45、外部ホストインターフェース（Dual-Port-Memory）
• USB：Mini-B（FTDI）デバッグ、UART、ファームウェアダウンロード用
• LEDと操作部：SYS、PWR、COM0/COM1、ユーザーLED、ACT、LINK；リセットボタンおよび設定スイッチ
• 寸法：155 mm × 65 mm × 22.2 mm；動作温度：0～55 ℃

ファームウェアとソフトウェア
標準ファームウェアは内蔵Flashに収まり、通信プロトコルスタックと更新用の統合Webサーバを提供します。オプションの外部メモリを追加すると、IoT接続、(D)TLSサポート、動的Webサーバを備えた拡張ファームウェアが利用可能です。通信スタックはPROFINET IO-Device、EtherCAT Slave、EtherNet/IP Adapterなどのプロトコル向けにロード可能ファームウェア（LFW）として提供されます。

開発ツールとサンプル
本ボードは設定、開発、デバッグのためにnetX Studio CDT（EclipseベースのIDE）でサポートされています。提供されるサンプルプロジェクトとcifX-APIの例は、ネットワーク経由でコントローラに接続する方法を示し、モーター制御のリファレンスソース（例：Hallセンサおよびオプションのエンコーダを用いたPMSMのフィールドオリエンテッド制御）を含みます。

用途と発注
NXHX 90-MCは、評価ボード、ネットワークインターフェースのリファレンス設計、モーター制御アプリケーションの開発に適しています。品番：7833.100。
