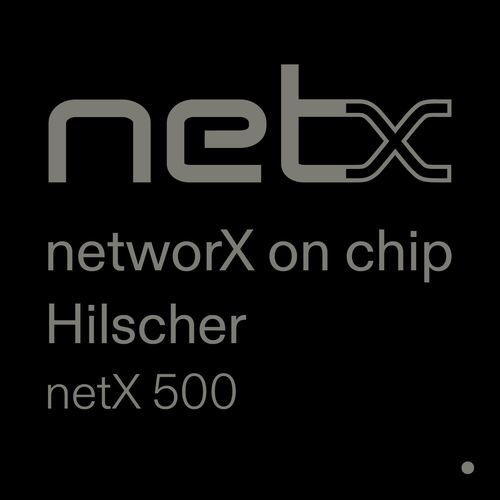

マルチアクセスネットワークコントローラー netX 500

マルチファンクションマルチ プロトコル4 ポート

概要 netX 500 は、通信と最大データスループットに最適化されたシステムアーキテクチャを備えた高集積ネットワークコントローラです。アプリケーションと通信向けの柔軟なハイエンドネットワークコントローラまたは高集積の単一チップソリューションとして設計され、マスタまたはスレーブとして、表示コントローラ機能を含めて使用できます。

ハイライト

• アプリケーションと通信向けの柔軟なハイエンドネットワークコントローラまたは高集積単一チップソリューション
• Real-Time Ethernet インターフェースまたはフィールドバスインターフェースとして個別に構成可能な4つの通信チャネル
• 32ビット/200 MHz ARM 926 CPU、約200 MIPS（コントローラおよびデバイス標準向け）
• オンチップのデュアルポートメモリ、ADC、統合グラフィック/ディスプレイコントローラ

詳細 netX は 200 MHz の ARM 926EJ-S 32ビット CPU（MMU、キャッシュ、DSP、Java 拡張を含む）に基づいています。144 KByte の内部 RAM とブートローダを含む 32 KByte の ROM を内蔵し、Windows CE や Linux のような OS 用には外部 SDRAM、SRAM、FLASH を使用します。ホスト接続は Dual-Port Memory インターフェースを介して行われ、スタンドアロン用途では 16 ビット拡張バスとしても構成可能です。UART、USB、SPI、I2C などの豊富な周辺機能と統合グラフィックコントローラが提供されています。中央のデータスイッチは ARM CPU、通信、グラフィック、ホストコントローラをメモリおよび周辺装置に五つのデータパスで接続し、並列データ転送を可能にします。

通信チャネルとコントローラ netX は、専用の ALU とマイクロコードによるプロトコルロジックを持つ二段構成のコントローラを備えた同一の通信チャネルを4つ提供します。うち2つのチャネルには統合 Ethernet PHY を搭載しています。Medium Access Controller（xMAC）はエンコード/デコードとバスアクセスを処理し、Protocol Execution Controller（xPEC）はデータをパケットにまとめ、テレグラムの通信を制御します。データ交換は DMA によるブロック単位で ARM メモリと行われ、各チャネルは状態情報やローカルプロセスデータ用のデュアルポートメモリも備えます。通信 ALU は多様なプロトコルおよびプロトコルの組合せに対応し、CPU の応答時間に依存しない同期を可能にします。

サポートプロトコル

• Sercos Master
• PROFINET IO-Controller
• EtherNet/IP Scanner
• EtherCAT Master
• DeviceNet Master
• CANopen Master
• PROFIBUS DP Master
• CC-Link IE Field Basic Slave
• VARAN Client
• Sercos Slave
• PROFINET IO-Device
• PROFIBUS DP Slave
• POWERLINK Controlled Node
• Open Modbus/TCP Server
• Open Modbus/TCP Client
• EtherNet/IP Adapter
• EtherCAT Slave
• DeviceNet Slave
• CC-Link Slave
• CANopen Slave

注文情報 Product name | Part number | Brief description
NETX 500 | 2210.000 | Network controller for fieldbus and Real-Time Ethernet (master and slave) with display controller

特性 / 技術仕様

• CPU: ARM 926EJ-S 32-bit、200 MHz（≈200 MIPS）
• 内部メモリ: 144 KByte RAM；32 KByte ROM（ブートローダ）
• 外部メモリ対応: OS 用 SDRAM、SRAM、FLASH（Windows CE、Linux）
• ホストインターフェース: Dual-Port Memory（16 ビット拡張バスとして構成可能）
• 通信: 4つの構成可能チャネル（各チャネルは専用 ALU とマイクロコードベースのプロトコルロジック）；2チャネルは統合 Ethernet PHY
• データパス: コントローラをメモリ/周辺機器に接続する中央データスイッチ（5つのデータパス）で並列転送を実現
• コントローラ: xMAC（Medium Access Controller）および xPEC（Protocol Execution Controller）
• データ転送: DMA によるブロック単位交換；各チャネルに状態/プロセスデータ用デュアルポートメモリ
• 周辺機器: UART、USB、SPI、I2C、ADC、統合グラフィック/ディスプレイコントローラ
• 用途: ハイエンドネットワークコントローラ、アプリケーション＆通信向け単一チップソリューション、フィールドバスおよびリアルタイムEthernet用のマスターまたはスレーブ
