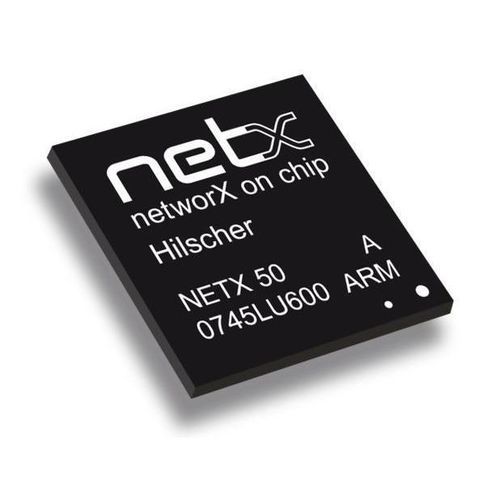

マルチファンクションネットワークコントローラー netX 50

マルチ プロトコル2 ポートデータトランスミッション用

概要
netX 50は、フィールドバスおよびリアルタイムEthernet用途に対応する産業用通信向けの統合型ネットワークコントローラです。統合デュアルポートメモリを介してホストCPUのコンパニオンチップとして動作するか、デジタルI/Oを備えたスタンドアロンとして動作できます。32ビットARM 966E‑S（200 MHz）CPUを内蔵し、112 KB RAMおよび64 KB ROMを備えます。32ビットメモリコントローラにより外部SDRAM、SRAM、FLASHでの拡張が可能です。UART、USB、SPI、I²Cなどのシリアルインターフェースや、統合IO‑Link／CCDコントローラなどの周辺機能により適用範囲が広がります。

ハイライト

• ホストインターフェースまたはスタンドアロンのデジタルI/Oモードを備えた柔軟なハイエンドネットワークコントローラ
• PHY内蔵のReal‑Time Ethernetまたはフィールドバス対応の2つの通信チャネル
• 統合デュアルポートメモリ、拡張バスオプション、DMA／トリプルバッファ対応による高スループット

サポートプロトコル

• VARAN Client
• Sercos Slave
• PROFINET IO‑Device
• PROFIBUS DP Slave
• POWERLINK Controlled Node
• Open Modbus/TCP Server
• Open Modbus/TCP Client
• EtherNet/IP Adapter
• EtherCAT Slave
• DeviceNet Slave
• CC‑Link Slave
• CANopen Slave

発注情報
製品名 | 型番 | 簡単な説明
NETX 50 | 2230.000 | メモリコントローラを備えたフィールドバスおよびリアルタイムEthernetスレーブ用ネットワークコントローラ

技術仕様

• CPU：ARM 966E‑S、32ビット、200 MHz
• 内部メモリ：112 KByte RAM、64 KByte ROM
• ホスト通信およびステータス情報用の統合デュアルポートメモリ
• 32ビットメモリコントローラ：外部SDRAM、SRAM、FLASHをサポート
• ARM、通信、ホスト、DMAコントローラを接続する5つのデータパスを持つ中央データスイッチ
• 専用ALUとマイクロコード駆動ロジックを持つ二段構成の2つの通信チャネル
• イーサネット用統合PHY（外部回路を受動部品に削減）
• バスアクセスのエンコード/デコード用xMACとパケット制御用xPEC
• DMAによるブロック転送および競合のないデータ交換を可能にするトリプルバッファロジック（オプション）
• 周辺機能：UART、USB、SPI、I²C、統合IO‑Linkコントローラ、CCDコントローラ
