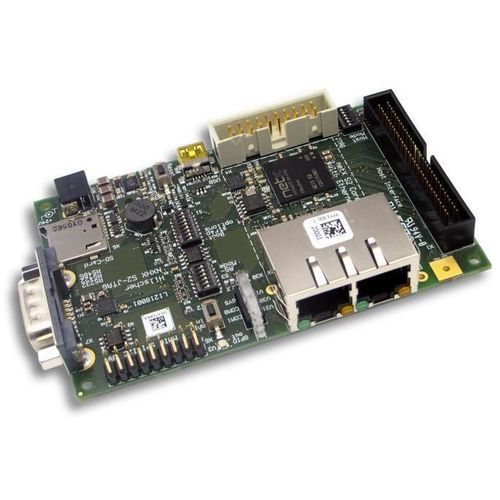

評価ボード NXHX 52-JTAG

製品概要
32ビットARMコアを搭載したnetXネットワークコントローラは、コストに敏感な産業用途向けのワンチップソリューションに必要な処理リソースと周辺インターフェースを提供します。ネットワークプロトコルとアプリケーションはnetXリソースを共有し、リアルタイムOS上で動作します。

開発とデバッグ
システム全体を評価する最も経済的かつ実用的な方法は、netXソフトウェア開発ボードの使用です。本ボードは汎用ハードウェア、統合デバッグインターフェースを備え、HitexのHiTOP開発環境とともに提供されます。アプリケーションをボードにロードして、利用可能なプロトコルスタックで実行し、ライセンス不要のrcX Real-Time Kernelと組み合わせてテストできます。
HiTOPは統合GNUコンパイラを含み、包括的な開発・デバッグ環境を提供します。コードの開発に制限はありませんが、ハードウェアでのテストには開発ボードが必要です。デバッグインターフェースを除く完全な回路図が提供され、カスタムハードウェア開発の基礎となります。ボードのJTAGインターフェースにより外部デバッグツール（例：HitexのTantino）を接続し、評価ボードと同じユーザーインターフェースと機能で開発・テストが可能です。

ハイライト

• 広範な周辺機能を備えた開発システム
• 統合デバッグインターフェース
• サポートされるすべてのネットワークに対応する1枚の評価ボード
• コスト効率に優れ、使いやすい

対応プロトコル

• CC-Link IE Field Basic Slave
• SmartWire-DT Master
• Sercos Slave
• PROFINET IO-Device
• PROFIBUS DP Slave
• POWERLINK Controlled Node
• Open Modbus/TCP Server
• Open Modbus/TCP Client
• EtherNet/IP Adapter
• EtherCAT Slave
• DeviceNet Slave
• CC-Link Slave
• CANopen Slave

注文情報
製品名 | 製品番号 | 簡易説明
NXHX 52-JTAG | 7773.300 | 開発ボード

仕様 / 技術情報

• 型番：NXHX 52-JTAG
• コントローラ：32ビットARMコア搭載 netX
• リアルタイム動作：プロトコルとアプリケーションはリアルタイムOS上でnetXリソースを共有
• 開発環境：HiTOP（統合GNUコンパイラ付、同梱）
• リアルタイムカーネル互換性：ライセンス不要のrcX Real-Time Kernelとの併用が可能
• ハードウェア：広範な周辺機能を備えた汎用評価／開発ボード
• デバッグ：統合デバッグインターフェースおよび外部デバッガ用JTAG接続（例：Hitex Tantino）
• ドキュメント：デバッグインターフェースを除く完全な回路図を提供
• 製品タイプ：開発ボード
• 製品番号：7773.300
• 製品ライフサイクル：Active mature
