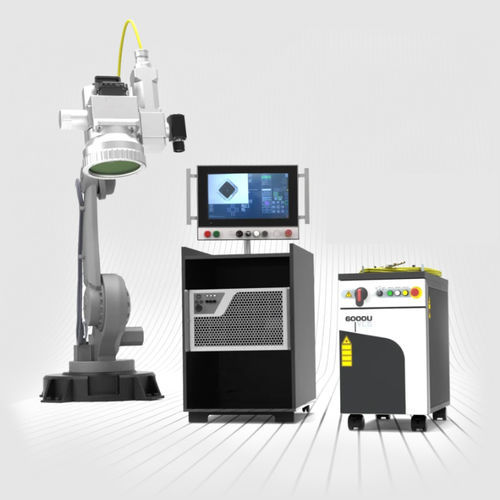

レーザー溶接ワークステーション

自動ロボット式

概要
統合レーザ溶接システム（ILWS）は、IPGのレーザ光源、IPG高出力スキャナーを用いたビーム伝送、コントローラソフトウェア、および統合ビジョンやリアルタイム溶接測定などのオプションモジュールを組み合わせた、モジュール式の導入-readyなファイバーレーザ遠隔溶接ソリューションです。ILWSは、システムの設定、プログラミングおよび生産導入を簡素化することを目的としています。

主な特長

• 生産現場での高速レーザ溶接に対応する設計
• 治具の複雑さを低減する簡易な部品位置決め
• インテグレータおよび自社導入する顧客向けの迅速な導入・設定

ビーム伝送の柔軟性
IPG高出力スキャナーはXおよびY方向にビームを偏向させ、広い作業領域でのリモート溶接を可能にします。この方式は多様な溶接シーム形状や単一部品上の複数溶接点に対応し、機械的動作を最小化します。

高生産性の溶接
ILWSはEVバッテリ―のアセンブリや電動モーターのヘアピンなど高生産性を要求される用途向けに、非接触の自動溶接プロセスを提供します。用途に応じてレーザを選定し、必要な貫通深さとサイクルタイムを満たしつつ、治具を最小限に抑えます。

リアルタイム溶接測定
オプションのインプロセス測定は、各溶接を実行中に計測してナットレベルのトレーサビリティと品質保証を提供します。これにより破壊検査の頻度を低減し、溶接寸法データに基づくプロセスドリフトの警告が可能になります。

自動部品位置補正
オプションの統合ビジョンシステムは部品の位置ずれを検出し、溶接座標を自動補正します（補正範囲 最大±12 mm）。これにより供給と治具の精度要件が低減されます。

オプション＆アクセサリ

• リアルタイム直接溶接測定（インプロセス監視）
• 自動部品位置補正用の統合ビジョンシステム
• 調整可能なエアナイフアセンブリ

導入とサポート
ILWSはインテグレータや最終ユーザー向けに高い構成自由度を持って提供されます。IPGはプロセス開発とシステムプログラミングを行い、各構成を溶接速度と繰り返し性に合わせて最適化します。システムは完全に統合された状態で現場導入準備済みとして納入可能です。

仕様（主要）

• 溶接位置の繰り返し精度：<5 urad rms
• 表示・操作：15.6インチ タッチスクリーン
• コントローラソフトウェア：ILWS Manager
• IPGレーザ光源：用途に合わせて選定されるファイバーレーザー
• レーザ出力：最大 12 kW
• ビーム伝送ヘッド：IPG 高出力スキャナー
• スキャナー作業域：最大 250 x 250 mm
• スキャナー作業距離：最大 500 mm
• 溶接測定：リアルタイム直接溶接測定（オプション）
• 統合ビジョン：自動部品位置補正（オプション）
• エアナイフ：調整可能なエアナイフアセンブリ（オプション）
