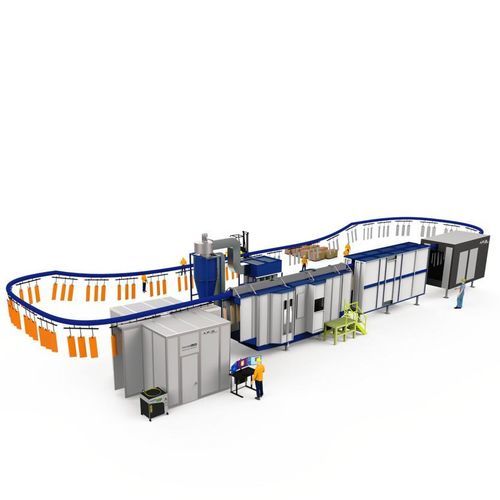

洋服重合装置 PhotoniCURE

インライン産業用

概要
PhotoniCUREは工業用粉体塗装の硬化向けに設計されたモジュール式のレーザー硬化システムです。既存の硬化ラインへ容易に組み込める設計で、高出力レーザーを用いてコーティングを体積的に加熱し、粉体から液相への迅速な遷移と短い硬化サイクルを実現します。これにより占有面積とエネルギー消費を低減できます。

主な利点

• 代表的な硬化時間：約3分（プロセス条件による）
• 熱管理：適切なセンサと制御で約±1° Cの安定性
• 占有面積の低減：対流式オーブンと比べ最大10倍の小型化が可能
• プロセス速度：体積加熱により対流式の最大10倍の高速化
• 高い電力→加熱効率：ファイバーレーザー技術の採用
• エネルギーの精密照射：周辺部品の不要加熱を抑制
• 予熱不要・アイドリング不要：レーザ出力の即時オン/オフ

システムの機能と構成

• モジュール式セル設計（長さ最小2.4 m、1.2 m刻みで拡張可能）
• 標準コンベヤとの統合：レーザー安全のライトラビリンスを用いた連続搬送または光密閉型のストップ＆ゴー搬送（手動/自動ドア）
• ビーム供給の選択肢：手動可変光学、3軸、ロボットによる供給で均一な硬化を実現
• 投影ヘッド取り付け：固定／手動調整（XYZ）／空気圧（XYZ）／サーボ（XYZ）／ロボット（6軸）
• インシチュ温度監視：IRセンサ、FLIRサーマルカメラ、精密パイロメータによる閉ループ制御が可能
• 安全オプション：クラスIレーザエンクロージャと人体検知用安全レーダのオプション

仕様 / 技術仕様

• モジュラーセル寸法：長さ — 最小2.4 m；1.2 m刻みで拡張（理論上の最大なし）。高さ — 最大5 m。深さ — 顧客部品に依存。
• レーザー安全：クラスIレーザエンクロージャ。ライトラビリンスまたは手動/自動ドアのオプション。
• 硬化速度：約3分（代表値、プロセス依存）。
• レーザ光源：IPG DLSシリーズ（4.5 kW〜100 kW）。
• ビーム伝送光学：IPG DLSワイドエリアプロジェクションヘッド。
• 投影ヘッド取り付けオプション：固定／手動（XYZ）／空気圧（XYZ）／サーボ（XYZ）／ロボット（6軸）。
• ソフトウェア：IPG DLS / HMIによる制御・監視。
• 温度制御オプション：赤外線温度センサ；FLIRサーマルカメラ；精密パイロメータ。
• 安全：人体検知安全レーダ（オプション）。
• 注記：標準構成を示しています。カスタマイズは要望に応じて対応します。地域による提供可否が異なる場合があります。
