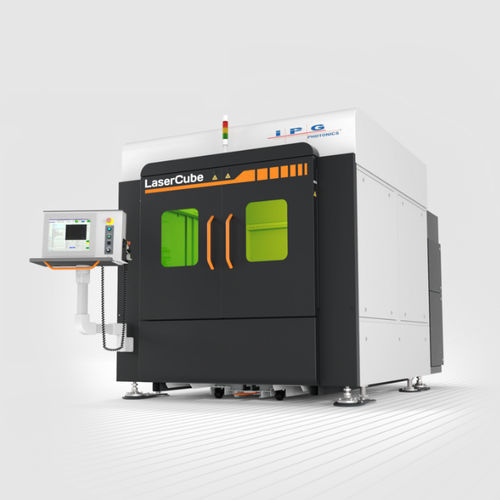

ファイバーレーザー切断システム LaserCube

アルミニウム用ステンレススチール用銅用

概要
LaserCubeフラットベッドファイバーレーザ切断システムは、プロトタイピングから量産までの生産環境で小型部品を高速かつ安定的に精密切断するために設計されています。IPGファイバーレーザと産業用システムコンポーネントにより、薄い箔から約12.7 mmの鋼材まで幅広い材料で制御された切断エッジを実現します。

主な特長

• レーザ出力：最大6 kW（IPGオプション）
• ポジショニング精度：±25 μm、再現性 <10 μm
• 最大切断速度：1000 mm/s
• コンパクトなフットプリント：約5.7 m²
• 振動減衰と剛性を確保する花崗岩ベース
• 高精度リニアモータとエンコーダ

設計と構成部品

• 伸縮式引き出し式のフラットベッド構成、金属製切断ベッド
• IPGカッティングヘッドおよび選択可能なIPGレーザ光源（内部・外部統合）
• チューブ切断用のロータリーや、重量板用の外部パレットサポートはオプション
• 標準は手動クランプ、空圧クランプはオプション

ソフトウェアと制御

• 出荷前にプリロード・テスト済みのIPGソフトウェア。CNC Gコード準拠の操作性を重視したIHM
• レーザ、軸動作、ビーム伝送、プロセスパラメータ、ビジョンの統合制御
• ライブG/Mコード表示と割り込み・再開の生産制御
• 編集可能な切断パラメータライブラリと機上ネスティング機能

ビジョン登録（オプション）

• 部品やマーキング位置が変動する場合でも正確な切断位置決めを行うオプションのビジョンシステム
• スクリーン印刷板、打抜き部品、化学エッチング部品などの前処理材料に適合
• 寸法偏差や作業者配置のばらつきを自動補正
• 既存のパンチプレスと組み合わせたレーザ＋パンチのワークフローに対応

信頼性と保守

• 光源にミラーを持たないファイバーレーザ設計により消耗品と整列作業を低減
• IPGレーザの安定した出力と堅牢な機械設計が稼働率を高め、長期的な加工安定性を支援

Caractéristiques / spécifications techniques

• 最高切断速度：1000 mm/s
• レーザ出力：最大6 kW（構成により選定）
• 対応材料：ステンレス／軟鋼、アルミニウム、真鍮、銅、積層フォイル
• XYZ作業範囲：1250 x 1250 x 75 mm（ロータリーはオプション）
• ポジショニング精度：±25 μm；再現性 <10 μm
• 材料投入：伸縮式引き出しと金属ベッド；外部パレットサポートおよび自動搬送はオプション
• 部品治具：手動クランプ；空圧クランプはオプション
• 制御ソフトウェア：CNC Gコード準拠のIHM
• 表示と操作：17"モニター、キーボード、マウス
• 安全と適合性：クラス1レーザ安全；CE認証
• ビーム伝送：IPGカッティングヘッド；用途に応じたレーザ光源の選定
