暖房システム

概要

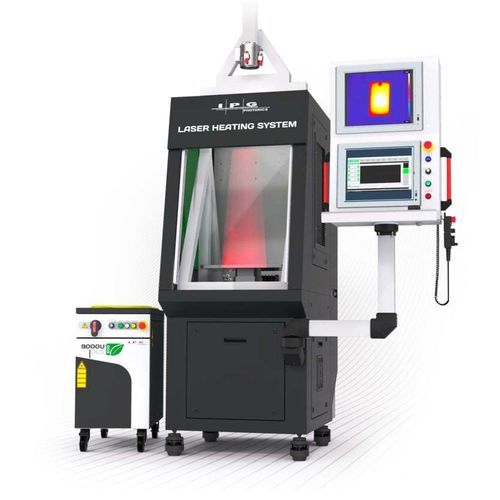

DLS-ECOレーザ加熱システムは、レーザによる加熱、硬化、乾燥プロセスの社内開発向けターンキー作業ステーションです。IPG DLSシリーズレーザと投影光学をクラス1レーザ筐体内に統合し、産業向けプロセス開発の安全かつ再現可能な検証とスケールアップを可能にします。

主な特徴

• DLS-ECOレーザ効率：55%
• IPG DLSシリーズ対応（4.5–20 kW）
• 制御されたビーム配信のための投影光学およびIPG投影ヘッド
• 可視・赤外線ビジョンを統合、オプションでFLIRサーマルカメラとパイロメータ制御ループ
• ワークテーブル：水冷式コールドプレート、オプションでエアナイフとガス供給
• IPG Coreソフトウェア搭載のデュアルモニタHMI、手動パーツロード
• 流量・温度・VOC監視付きのヒューム抽出

持続可能でエネルギー効率の高い加熱・乾燥

• 高速：レーザプロセスは従来の炉や対流式オーブンに比べ最大10倍の速度となることがあります。
• 高効率：エネルギーはターゲット表面にのみ供給され、非生産的な廃熱を低減します。
• 環境配慮：オール電化のレーザ加熱により化石燃料ベースの熱処理への依存を低減します。

精密な乾燥プロセス制御
コールドレーザ環境は高温炉では困難な高度な計測と閉ループ制御を可能にします。パイロメータ監視と制御ループにより温度管理とバッチ間の乾燥再現性が向上します。

乾燥制御ループ（シーケンス）

• 1. 最大出力のレーザが材料を目標温度まで迅速に加熱し乾燥を開始します。
• 2. 閉ループ制御により材料が目標温度範囲を超えないようにします。
• 3. 除湿中は制御ループがレーザ出力を最適化し安定した乾燥速度を維持します。
• 4. 除湿完了時に出力を低減しレーザを停止します。

技術仕様

• DLS-ECOレーザ効率：55%
• Zリフトステージ行程：600 mm
• 照明領域（XY）：最小 約90 x 90 mm〜最大 約200 x 200 mm
• ワークテーブル：水冷式コールドプレート（オプション：一体型エアナイフ・ガス供給）
• 部品搭載：手動
• 表示と操作：デュアルモニタ、キーボードおよびマウス
• コントローラソフトウェア：IPG Core HMI
• ビジョン：可視および赤外線（オプションでFLIRサーマルカメラ）
• 熱計測：オプションのパイロメータ制御ループ
• ヒューム抽出：流量・温度・VOC監視付き排気装置
• 寸法（W x D x H）：1000 x 1260 x 3050 mm
• IPGレーザ光源：DLSシリーズ（4.5–20 kW）；レーザは外部統合
• ビーム伝送ヘッド：IPG投影ヘッド
