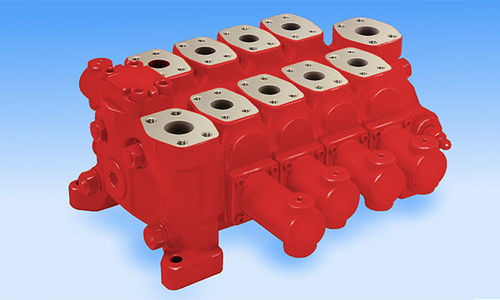

油圧式バルブ MW series

流量調整用調圧制御

製品説明
MW(P)シリーズは、複数の配向制御セクションを一体化したセクショナル式多連制御弁です。本シリーズはリリーフ弁やロードチェック弁を組み込み、圧力コンペンセータを採用することで、アクチュエータに対して荷重に依存しない安定した流量制御を実現します。

特長

• 並列、直列、タンデムの3種類の回路構成に対応し、さまざまな油圧回路に適合します。
• 圧力コンペンセータにより、変動する負荷下でも安定した流量制御が可能です。
• バンク型のモジュラー設計により、アクチュエータ数や流量要件に応じてセクションの増減が可能です。

仕様
型式: MW(P) 25 | MW(P) 28
最大圧力: 34.3 MPa
定格流量: 240 L/min (MW(P) 25) | 350 L/min (MW(P) 28)

用途

• ダンプトラックおよび重機
• クローラクレーン・ラフテレーンクレーン
• フォークリフトおよびマテリアルハンドリング機器

技術仕様

• タイプ: セクショナル式多連制御弁
• 構成部品: リリーフ弁、ロードチェック弁
• 回路種類: 並列、直列、タンデム
• 制御方式: 圧力コンペンセータによる荷重非依存の流量制御
• モジュール性: バンク型アセンブリでセクション数をスケール可能
• 最大使用圧力: 34.3 MPa
• 定格流量: 240 L/min (MW(P) 25); 350 L/min (MW(P) 28)
