オイルリリーフ弁 PV48 series

油圧装置用パイロット式油圧式

概要

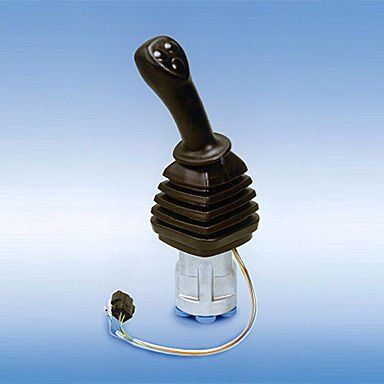

PV48シリーズは、複数の制御バルブのスプールおよび可変容量ポンプの傾斜角を同時に制御するために設計された圧力低減型パイロットバルブです。PV48K（ジョイスティック型）とPV48M（コンパクトジョイスティック型）のモデルを含み、建設機械やモバイル機器の油圧システムに適しています。

特長

• 作動トルクは顧客の要望に応じて低減可能（特許登録）、微細な操作が可能です。
• 圧力損失が小さく応答が速い、制御感度の向上（米国特許第6,125,886号）。

仕様

• モデル: PV48シリーズ（PV48K、PV48M）
• タイプ: 圧力低減型パイロットバルブ
• 最大入口圧力: 6.9 MPa
• 出力圧力範囲: 0～2.9 MPa
• 定格流量: PV48K 20 L/min；PV48M 15 L/min
• 操作方式: PV48K ジョイスティック型；PV48M コンパクトジョイスティック型

用途

• 油圧ショベル
• ホイールローダー
• バックホーローダー
• クローラローダー
• ダンプトラック
• クローラ掘削機／杭打ち機
• クレーン（クローラ／ラフテレーン）
• テレハンドラ
• 林業機械

技術仕様

• 複数の制御バルブおよび可変容量ポンプとの統合を前提に設計されています。
• 操作者の感覚に合わせた特許保護されたトルク調整オプション。
• モバイル油圧機器でのOEM使用が一般的です。取り付けおよびインターフェースの詳細はメーカーにお問い合わせください。
