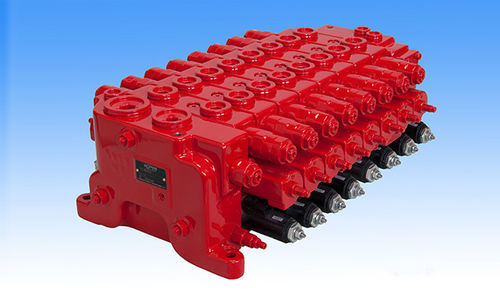

圧力式補正油圧方向制御弁 KLSV series

セクショナル高流量

概要
KLSVシリーズは、建設機械および産業用車両のアクチュエータ制御を目的としたロードセンシング制御弁です。可変容量ポンプと組み合わせることでクローズドセンターのロードセンシングシステムを実現し、荷重条件に依存しない精密な回転数制御を提供します。

特長

• Flow Sharing（ポストコンペンセータ）により、バランスの取れた応答性の高いアクチュエータ制御を実現します。
• 低圧損により油圧エネルギー消費を低減します。
• 高圧対応により、よりコンパクトで効率的なシステム設計が可能です。

仕様
モデル — KLSV18 | KLSV28
最大圧力 (MPa) — KLSV18: 40; KLSV28: 35
最大流量 (L/min) (Pポート) — KLSV18: 240; KLSV28: 450
セクション流量 (L/min) — KLSV18: 180; KLSV28: 400
*LSマージン圧 = 1.5 MPa
最大セクション数 — KLSV18: 9; KLSV28: 7

適用例

• ブルドーザ
• バックホーローダ
• クローラドリル / パイルドライバ
• クレーン（クローラ / ラフテレーン）
• トラック搭載クレーン
• コンクリートポンプ
• アスファルトフィニッシャ
• フォークリフト
• テレハンドラ
• 高所作業車 / 消防車
• トラック
• トラクタ
• コンバイン
• スプレーヤ
• 林業機械

ロードセンシングシステム
ロードセンシングアーキテクチャは、荷重条件に関わらず必要な機械の作動速度を維持し、操作性と燃料効率を向上させます。

技術仕様

• 製品種別：ロードセンシング制御弁（クローズドセンター）
• 建設機械および産業用車両のアクチュエータ制御向けに設計
• クローズドLSシステムを実現するために可変容量ポンプと互換
• 複数アクチュエータの協調を高めるFlow Sharing（ポストコンペンセータ）
• 油圧エネルギー消費を低減する低圧損
• コンパクトで効率的な油圧システムのための高圧対応
• モデル KLSV18 — 最大圧力 40 MPa；最大流量（Pポート）240 L/min；セクション 180 L/min；最大セクション数 9
• モデル KLSV28 — 最大圧力 35 MPa；最大流量（Pポート）450 L/min；セクション 400 L/min；最大セクション数 7
• LSマージン圧：1.5 MPa
