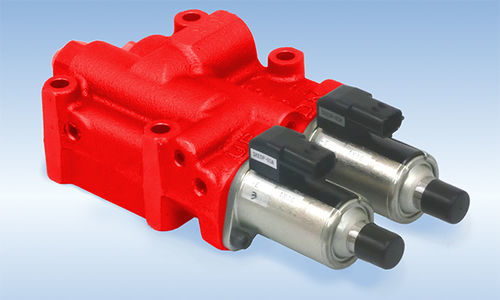

電動・油圧バルブ KTEM series

パイロット式調整パイロット

製品概要
KTEMシリーズは、単動シリンダを駆動して農業用作業機の昇降動作を制御する制御弁です。入力電流に比例した速度制御により、上昇・下降の速度を精密に調整できます。

特長

• 内部パイロット供給によりエンジン停止時でも下降操作が可能です。
• 極めて低いリークにより、作業機が自重で落下するのを防ぎます。
• 汚染に強い設計で、圃場での信頼性が高まります。
• 異なる作業機のサイズに合わせた複数の流量仕様を用意しています。

仕様
Model | KTEM8/20 | KTEM8/30 | KTEM8/70
最大圧力 (MPa): 20.6
定格流量 (L/min): 20 | 30 | 70
リーク量 (cm3/min): 1.5（9.8 MPa時）
質量 (kg): 3.8

用途

• トラクター
• 田植え機

技術仕様

• シリーズ／型式: KTEMシリーズ（KTEM8/20、KTEM8/30、KTEM8/70）
• 機能: 農業用作業機の昇降を制御する制御弁。単動シリンダを駆動し、入力電流による比例速度制御を行う
• 内部パイロット供給: エンジン停止時の下降を可能にする
• 最大圧力: 20.6 MPa
• 定格流量: 20 L/min（KTEM8/20）、30 L/min（KTEM8/30）、70 L/min（KTEM8/70）
• リーク量: 9.8 MPa時で1.5 cm3/min
• 質量: 3.8 kg
• 設計特性: 非常に低いリークと高い汚染抵抗性
