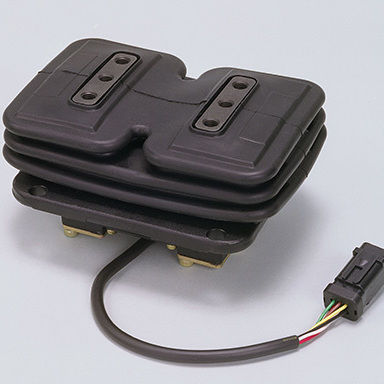

ポジショニング制御ユニット ERUP series

ネットワークパイロット型熱エンジン式

概要
ERUPシリーズは、移動機器の制御向けに設計されたペダル式電気制御ユニットです。ダンパー無しのシングルペダルとダンパー付きのダブルペダルの2種類を用意。非接触式ポテンショメータを採用し、電磁ノイズ対策および防水構造を備えています。出力はアナログ、PWM、CANに対応します。

特長

• 非接触式ポテンショメータにより摩擦を低減し、長期信頼性を向上。
• 故障時の安全対策としてデュアル出力オプションを用意。
• シングル／ダブルのペダル構成を選択可能。ダブルはダンパー付き。

仕様
モデル: ERUP1 (Analog / PWM / CAN) | ERUP2 (Analog / PWM / CAN)
出力: ERUP1 - Analog, PWM, CAN; ERUP2 - Analog, PWM, CAN
入力電圧: Analog: 5V; PWM: 5V / 12V; CAN: 12V / 24V
作動トルク: ERUP1 4.9–8.83 Nm; ERUP2 6.5–15.3 Nm
作動角: ±12.4° (ERUP1, ERUP2)
ダンパー: ERUP1 - なし; ERUP2 - あり
使用温度範囲: -40～75°C
主な用途: ERUP1 - オプション装置の制御; ERUP2 - 走行制御

用途

• 油圧ショベル（掘削機）
• 林業機械

技術的特徴

• 製品種別: 移動用途向けペダル式電気制御ユニット
• バリエーション: シングルペダル（ダンパー無し）、ダブルペダル（ダンパー有り）
• 出力方式: アナログ、PWM、CAN
• 非接触式ポテンショメータ: 摩擦低減と寿命延長に寄与
• フェイルセーフ: デュアル出力対応
• 構造: 電磁ノイズ防護および防水構造
• 入力電圧（出力方式別）: Analog 5V; PWM 5V / 12V; CAN 12V / 24V
• 作動トルク: ERUP1 4.9–8.83 Nm; ERUP2 6.5–15.3 Nm
• 作動角: ±12.4°
• 使用温度: -40～75°C
