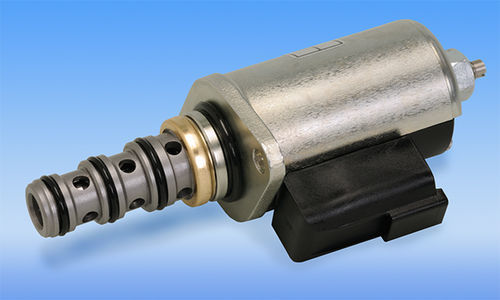

カートリッジ式バルブ KWE5K

電気作動パイロット式一体型

概要
KWE5K電動パイロット式方向制御弁は、電気指令に応じてパイロット圧の流れ方向を切り替え、油圧の方向制御を行います。ソレノイドブロックへのコンパクトな組み込みと、建設機械などの車載用途向けに設計されています。

主な特長

• 設置スペースを節約するコンパクトなカートリッジ設計。
• 着脱が容易なカートリッジ式構造により保守が簡便。
• 比例弁と方向弁で同一のカートリッジ穴を採用し、回路変更が容易。
• 複数のソレノイドをモノブロック化した各種回路に対応。

用途

• 油圧ショベル
• バックホーローダー
• クローラローダー
• クローラ式掘削機／打ち込み機
• 林業機械

主な仕様

• 型式：KWE5K
• 最高供給圧：8.8 MPa
• 最高背圧（許容）：1 MPa
• 最大流量：16 L/min
• ソレノイド定格：DC24V / DC12V
