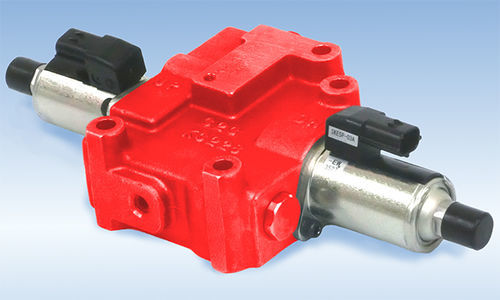

電気作動バルブ KPES series

流量調整用制御シリンダー用

概要
KPESシリーズは、単動シリンダーで駆動される農業用作業機の姿勢（位置）を保持するための制御弁です。直接作動の比例ソレノイド方式を採用し、コンパクトな設計で安定した位置制御を実現します。

特長

• オプションの内蔵カウンターバランス弁によりシリンダーを保持できます。
• 非常に低い内部漏れにより、作業機が意図せず下降するリスクを低減します。
• 内蔵の優先弁が水平制御を優先し、昇降作動に対して圧力補償された流量制御を提供します。

仕様
モデル | KPES6/C | KPES6/N
最高圧力 (MPa) | 17.2 | 17.2
最大流量 (L/min) | 30 | 70
定格流量 (L/min) - 上げ | 6 | 6
定格流量 (L/min) - 下げ | 7 | 7
漏れ量 (cm3/min) - 上げ | 0.5（9.8 MPa時） | 50（5 MPa時）
漏れ量 (cm3/min) - 下げ | 50（5 MPa時） | 50（5 MPa時）
カウンターバランス弁 | 内蔵 | 非内蔵
質量 (kg) | 3.5 | 2.8

用途

• トラクター

特長 / 技術仕様

• 製品種別：単動シリンダー駆動の農業用作業機向け制御弁
• 作動方式：直接作動式比例ソレノイド制御
• 最高圧力：17.2 MPa
• 最大流量：KPES6/C 30 L/min、KPES6/N 70 L/min
• 定格流量（上げ/下げ）：6 / 7 L/min
• 漏れ量：KPES6/C 上げ 0.5 cm3/min（9.8 MPa時）；KPES6/C 下げ 50 cm3/min（5 MPa時）；KPES6/N 50 cm3/min（5 MPa時）
• カウンターバランス弁：KPES6/C 内蔵、KPES6/N 非内蔵
• 質量：KPES6/C 3.5 kg、KPES6/N 2.8 kg
