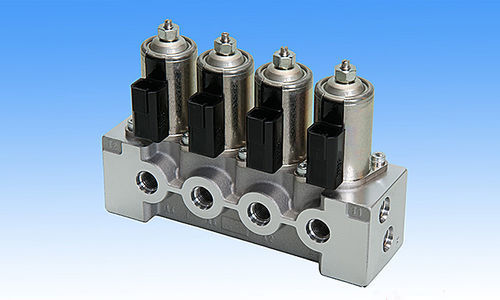

カートリッジ式バルブ KWE5 series

電気作動制流スチール製

概要
KWE5A/Gシリーズは、屋外で使用される建設機械および産業車両のパイロット回路を制御するための電動パイロット制御弁です。KWE5Aはアルミ製ハウジング、KWE5Gはスチール製ハウジングを採用しています。一般的な構成は1〜4個のカートリッジ弁ですが、その他の配置も注文により対応可能です。

特長

• 配線が簡単：カートリッジ型ソレノイドは差込式コネクタに対応し、ワンアクションで配線できます。
• 省スペース設置：カートリッジ式ソレノイド弁用の複数のバルブブロックハウジングがあり、設置条件に合わせて選択できます。
• 配管が簡素：多くのハウジングはPポートとTポートが各1つのみです。
• バイパスポート：バイパスポートを装備すると、他の回路への油源供給に利用できます。

仕様（表）
モデル：KWE5A（アルミハウジング） / KWE5G（スチールハウジング）
最大圧力（Pポート）：KWE5A 7 MPa；KWE5G 8.8 MPa
最大圧力（Aポート — 比例減圧弁）：選択可能 2 / 3 / 4 MPa
最大圧力（Aポート — 方向弁）：KWE5A 7 MPa；KWE5G 8.8 MPa
最大圧力（Tポート）：1 MPa
最大流量：比例減圧弁 10 L/min；方向弁 16 L/min
ソレノイド定格 — 比例減圧弁：0–0.7 A（DC24V）または 0–1.6 A（DC12V）
ソレノイド定格 — 方向弁：DC24V または DC12V

用途

• 油圧ショベル
• ホイールローダ
• バックホーローダ
• トラックローダ（クローラー）
• ダンプトラック
• クローラ式掘削機／杭打ち機
• クローラ／ラフテレーン型クレーン
• トラック搭載クレーン
• アスファルトフィニッシャ
• テレハンドラ
• コンバイン
• スプレーヤー
• 林業機械

技術仕様

• 製品ファミリー：KWE5シリーズ（モデル：KWE5A、KWE5G）
• ハウジング材質：KWE5A — アルミ；KWE5G — スチール
• カートリッジ弁の配列：一般的に1〜4カートリッジ；その他の配列も可能
• ポート：P、A、T（多くのハウジングはPポート1つ、Tポート1つを備える）
• 最大圧力（Pポート）：KWE5A 7 MPa；KWE5G 8.8 MPa
• 最大圧力（Aポート — 方向弁）：KWE5A 7 MPa；KWE5G 8.8 MPa
• 最大圧力（Aポート — 比例減圧）：選択可能 2 / 3 / 4 MPa
• 最大圧力（Tポート）：1 MPa
• 最大流量：比例減圧弁 10 L/min；方向弁 16 L/min
• ソレノイド仕様：比例減圧弁 0–0.7 A（DC24V）または 0–1.6 A（DC12V）；方向弁は DC24V／DC12V
