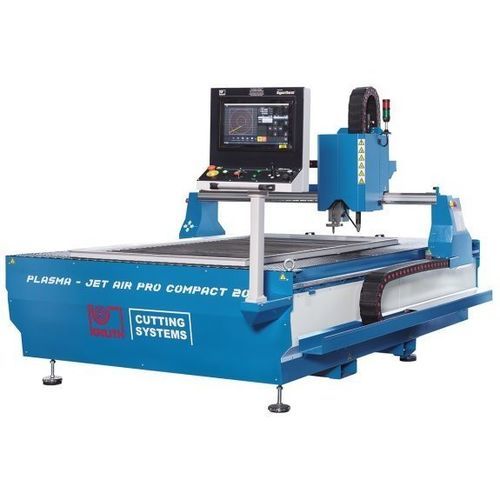

プラズマ切断機 Plasma-Jet AirPro Compact 2010

金属用板金用CNC

概要
Plasma-Jet AirPro Compact 2010 シリーズは、単品および小ロット生産向けのエアプラズマ切断システムです。作業場に適したコンパクトな設計で、信頼性の高い稼働と簡便な操作性を備えています。

ハイライト

• 一体型のコンパクト設計で迅速な設置と搬送が可能
• Hypertherm および Kjellberg のエアプラズマ源に対応（オプション）
• 高性能な CNC を実現する EtherCAT フィールドバス
• プロフェッショナルなネスティングソフトウェアを構成に応じて同梱
• 標準は真空テーブル、オプションで水切断テーブル対応

構造

• ガイドを組み込んだ一体型フレームにより、組立状態での搬送と迅速な立ち上げが可能
• 切断テーブルは真空吸引接続に対応済み；水切断テーブルはオプション
• 作業領域をセグメントごとに吸引（移動するマシンブリッジで機械的に切替）し、効率的な排気・濾過を実現
• 材料支持グリッドは交換可能な弧状の平鋼部品で構成

ガイドと駆動

• 切断機能とプロセスの安全性を確保する部品を採用
• マシンブリッジは両側から同期駆動され、振れモーメントが発生しない移動を実現
• 保守不要のプラネタリギアを備えた高出力ACサーボモーターと精密なヘリカルギア駆動で輪郭精度を確保
• 全軸に高品質リニアガイドを採用：堅牢で高精度、メンテナンス性に優れる

切断能力（プラズマ源の例）

• Kjellberg CutFire 100i：切断最大40 mm、突き破り最大20 mm
• Hypertherm Powermax 105 Sync：切断最大38 mm、突き破り最大22 mm
• Hypertherm Powermax 125：切断最大44 mm、突き破り最大25 mm

切断ヘッド

• アーク制御による Z 軸高さ制御でノズルと板面の距離を維持
• センサー制御の衝突保護により機械・ワークの損傷を防止
• マグネットカップリングによりトーチの据え付けと保守が容易

制御とソフトウェア

• 15インチタッチスクリーンを備えた PULSER 3 CNC：現代の切断用途向けに設計
• 高性能で堅牢な通信を実現する EtherCAT フィールドバス
• 選択したプラズマ源に応じて ProNest LT Essentials または IBE cncCut Nest を同梱

標準装備（抜粋）

• PULSER 3 CNC ユニット（15" タッチスクリーン）
• 15" タッチ式 HMI
• ProNest LT Essentials（構成により）
• フィルターシステム用に準備されたテーブル（機械式閉鎖）
• THC センサー付き自動トーチ高さ制御
• マグネットカップリングとクラッシュセンサー付き切断トーチ
• INVT 製サーボモーターおよびドライバ
• レーザーポインタ
• 取扱説明書

オプション装備（抜粋）

• 抽気／フィルターシステム（例：2,500 m³/h）
• Powermax 125 プラズマ源
• Powermax 105 Sync プラズマ源
• CutFire 100i プラズマ源
• MaxPro 200 プラズマ源
• ProNest LT アップグレード（オプション）
• ダウンドラフト吸引テーブルと交換可能な水テーブル
• PowerMax / MaxPro 用の彫刻・マーキングシステム

技術仕様

• 作業領域 — 切断幅：1,050 mm
• 作業領域 — 切断長：2,050 mm
• 作業領域 — トーチと支持テーブルの距離：200 mm
• 作業領域 — テーブル高さ：500 mm
• 作業領域 — テーブル許容荷重：800 kg/m2
• 作業領域 — 早送り速度：15,000 mm/min
• 作業領域 — 位置決め精度：0.05 mm
• 寸法・重量 — 重量：1,100 kg
• 寸法・重量 — 外形寸法（L × W × H）：1.72 m × 3.15 m
