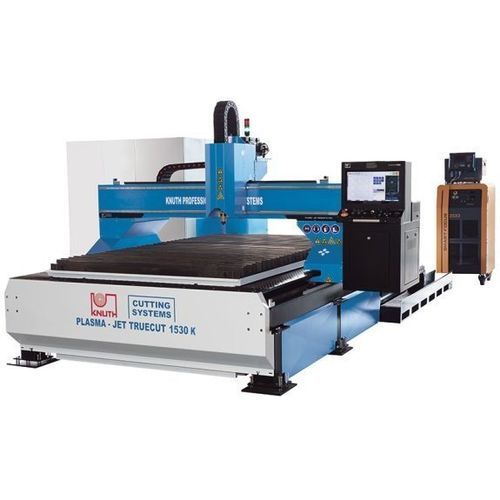

プラズマ切断機 Plasma-Jet TrueCut K 1530

金属用板金用CNC

製品概要
Plasma-Jet TrueCut K 1530 は、複雑な部品の量産および単品製作向けに設計された専用のプラズマ切断システムです。Eckelmann の制御技術と Kjellberg のプラズマ源を組み合わせ、多能工の連続運転に耐える設計です。モジュラー式のオプションにより、多本トーチ、酸素燃料切断ヘッド、5軸面取り、パイプ切断ユニットなどのカスタム構成が可能です。

特長

• 熱的絶縁を確保する独立設置テーブルで高精度を実現
• EtherCAT 対応の Eckelmann CNC による同期制御とネスティング最適化
• 高い生産性を想定した多交代運転対応設計
• 生産要件に合わせた豊富なオプション群

作業領域（仕様より）

• 切断幅：1500 mm
• 切断長さ：3000 mm
• テーブル高さ：700 mm
• テーブル荷重容量：520 kg/m²
• 早送り速度：18,000 mm/min
• プラズマ源（標準/選択肢）：Kjellberg

製品詳細
構造

• ガイドへの熱・機械的影響を低減する独立フリースタンディング鋼製テーブル
• 作業セグメントに電磁式（電気・空気）吸引フラップを備えた集塵／煙抽出準備
• 大物・重載荷に対応する堅牢な設計

伝動・駆動

• 全軸に Panasonic 製 AC サーボとメンテナンスフリーのプラネタリ減速機を採用
• 高耐久のヘリカルラック＆ピニオンと、長寿命を考慮したリニアガイド（X/Y 幅 20/30 mm）
• 多交代運転に適した部品選定と機械構造

切断ヘッド

• Z 軸ボールねじ駆動とサーボ制御の自動トーチ高さ制御
• クイックカップリングによりヘッド交換を迅速化し段取り時間を短縮
• コントローラ内の切断パラメータを活用して最適な切断条件を実現
• 5 軸ヘッド、チューブカッター、多トーチ構成などのオプション対応

制御

• Eckelmann 製 CNC コントローラを標準搭載
• ネスティング用 Eckelmann IBE（cncCUT）ソフトを標準装備

プラズマ源（選択例）

• Smart Focus 130 – 最大切断 40 mm、突切り 25 mm、推奨 1–32 mm
• Smart Focus 170 – 最大切断 50 mm、突切り 30 mm、推奨 1–35 mm
• Smart Focus 200 – 最大切断 60 mm、突切り 30 mm、推奨 1–40 mm
• Smart Focus 300 – 最大切断 80 mm、突切り 40 mm、推奨 1–60 mm
• Smart Focus 400 – 最大切断 100 mm、突切り 50 mm、推奨（ステンレス）1–70 mm
• Q 1500 – 最大切断 60 mm、突切り 30 mm、推奨 0.5–40 mm
• Q 3000 – 最大切断 80 mm、突切り 50 mm、推奨 0.5–60 mm

注意
記載の切断・突切り能力は材料、切断方式およびガイドシステムにより変動します。

仕様

• 型式：Plasma-Jet TrueCut K 1530
• 作業領域（幅×長さ）：1500 × 3000 mm
• テーブル高さ：700 mm
• 荷重容量：520 kg/m²
• 早送り：18,000 mm/min
• プラズマ源：Kjellberg（複数オプション）
• 重量：3,100 kg
• コントローラ：Eckelmann CNC（E°EXC 880 / E°CUT ECO）＋ IBE ソフト
• 多交代運転対応。オプション：多トーチ、酸素切断ヘッド、5 軸ヘッド、チューブ切断ユニット、フィルタ準備等
