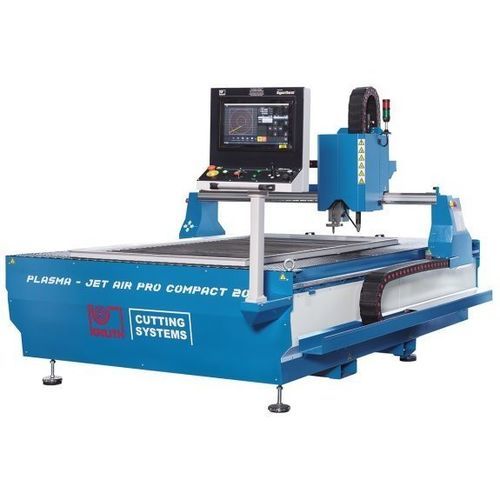

プラズマ切断機 Plasma-Jet AirPro Compact 1515

金属用板金用CNC

概要
Plasma-Jet AirPro Compactシリーズは、低い運用コストで精度の高いプラズマ切断を実現します。単品製作や小ロット生産向けの経済的なソリューションとして設計され、コンパクトな設計で省スペースの作業場に適し、信頼性が高く操作が容易です。

特長

• コンパクト設計、迅速な立ち上げ
• エアプラズマ源（Hypertherm、Kjellberg）に対応（オプション）
• EtherCATによる優れたCNC性能
• プロフェッショナルなネスティングソフトウェアを標準搭載
• 吸引テーブル標準、ウォーターテーブルはオプション

構造

• 一体型フレームにガイドを組み込み、組立状態での輸送と迅速な立ち上げを可能にする設計
• 吸引接続用に準備された切断テーブル。ウォーターテーブルはオプションで提供
• 可動ブリッジにより機械的に切替えるセグメント単位での吸引により、効率的なろ過・吸引を実現
• 交換可能な弧状の平鋼要素で構成された材料支持グリッド

ガイドと駆動

• 切断機能とプロセスの信頼性を確保する部品選定
• 両側同期駆動のブリッジにより、倒れモーメントのない動的な移動を実現
• バックラッシュのない遊星減速機を備えた強力なACサーボと精密ラック駆動で輪郭精度を確保
• 全軸に高品質リニアガイドを採用：堅牢で精密、保守が容易で耐久性が高い

プラズマ源 / 切断能力（例）

• Kjellberg CutFire 100i：切断最大40 mm、穴あけ最大20 mm
• Hypertherm Powermax 105 Sync：切断最大38 mm、穴あけ最大22 mm
• Hypertherm Powermax 125：切断最大44 mm、穴あけ最大25 mm

切断ヘッド

• ノズルと板面の距離はアーク制御のZ軸高さ調整で維持
• センサー制御の衝突防止保護を内蔵し、機械やワークの損傷を防止
• トーチの据付や保守を容易にする磁気カップリング

制御・ソフトウェア

• 15インチタッチスクリーン付きPULSER 3 CNCユニット：現代的な切断用途向けに設計
• 高速で信頼性の高いCNC性能を実現するEtherCATフィールドバス
• 選定したプラズマ源に応じて、ProNest LT EssentialsまたはIBE cncCut Nestを提供

標準装備（例）

• PULSER 3 CNCユニット
• 15インチHMIタッチスクリーン
• ProNest LT Essentials（プラズマ源により）
• フィルタシステム用に準備されたテーブル（機械式閉鎖制御）
• THCセンサー付き自動トーチ高さ調整
• 磁気カップリングと衝突検知機能付き切断トーチ
• INVT製サーボモーターおよび駆動装置
• レーザーポインタ
• 取扱説明書

オプション装備（例）

• 抽気装置 2,500 m³/h（抽気・ろ過システム）
• Powermax 125 プラズマ源
• Powermax 105 Sync プラズマ源
• ProNest LT ソフトウェアオプション（追加ライセンス）
• プラズマ切断用ウォーターテーブル（吸引テーブルの代替）
• PowerMax / MaxPro用の彫刻・マーキングシステム
• CutFire 100i、MaxPro 200 等のプラズマ源オプション

仕様 / 技術データ

• 切断幅：1550 mm
• 切断長：1550 mm
• ノズル–支持面距離：200 mm
• テーブル高さ：500 mm
• テーブル荷重：800 kg/m²
• 早送り速度：15,000 mm/min
• 位置決め精度：0.05 mm
• 重量：1,250 kg
• 外形寸法（L x W x H）：2.25 m x 2.5 m
