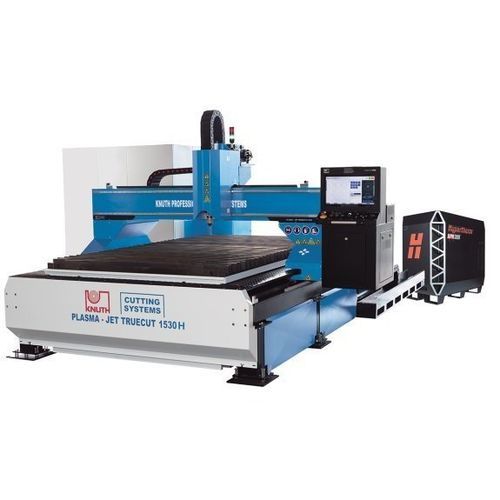

プラズマ切断機 Plasma-Jet TrueCut 1530 H

金属用板金用CNC

概要
Plasma-Jet TrueCut Hシリーズの機械は、複雑な部品の量産および単品生産向けの高精度なプラズマ切断システムです。本シリーズは多能率・多層シフトでの高負荷運転を想定して設計されており、最新のHypertherm技術と高品質コンポーネントを採用しています。豊富なオプションにより、複数トーチ、酸素燃料切断ヘッド、かしめ切断、パイプ処理ユニットなど、顧客の要件に合わせた柔軟なソリューションが可能です。

ハイライト

• 高精度を実現する独立テーブル構造
• 生産最適化のための強力なProNest LTネスティングソフトウェア
• HYPERTHERMプラズマソース対応（オプション）
• 多層シフト運転を意図した高い生産性
• カスタマイズ可能な豊富なオプション群

構造

• 高載荷に耐える剛性のある鋼構造の独立テーブル
• 独立テーブルによりプラズマ切断システムへの熱・機械的影響を低減
• 集じんシステム用にテーブルを準備済み。作動切断領域の効率的な排煙のため電磁空気駆動の吸気フラップを装備可能

伝動・駆動

• 全軸にPanasonic製のダイナミックACサーボ駆動を採用、メンテナンス不要のバックラッシュゼロのプラネタリギア
• 連続運転を想定した低摩耗・低メンテナンスのヘリカルギア
• 全軸に長寿命で高速度時にも滑らかな動作を実現するリニアガイド（X/Yガイド幅 20/30 mm）
• 多層シフト運転を可能とする機械構成と部品選定

切断ヘッド

• ボールねじ駆動のZ軸とサーボ駆動の自動トーチ高さ制御
• クイックカップリングにより切断ヘッドの素早い交換が可能で段取り時間を短縮
• 制御に保存された既存の切断パラメータを利用して最適な切断を実現
• 細かい輪郭や小半径でも最適なベッド速度を維持
• 5軸切断ヘッド、チューブカッターなど多数のオプションに対応

制御

• Hypertherm製CNCコントローラ - EDGE® Connect
• 標準でProNest LTネスティングソフトを提供

プラズマソースのオプション（必要出力で選択）

• Maxpro 200 — 非合金鋼の切断能力: ほぼバリなしの切断 20 mm; 生産向け貫通 32 mm; 断続切断最大 75 mm
• XPR 170 — 貫通最大 40 mm; 断続切断最大 60 mm
• XPR 300 — 貫通最大 50 mm; 断続切断最大 80 mm

作業領域
切断幅: 1,500 mm
切断長さ: 3,000 mm
テーブル高: 700 mm
テーブル許容荷重: 520 kg/m2
早送り: 18,000 mm/min
プラズマソース: Hypertherm

寸法・重量
重量: 3,100 kg

特性 / 技術仕様

• 型式: Plasma-Jet TrueCut 1530 H
• 作業領域 — 切断幅: 1,500 mm; 切断長さ: 3,000 mm
• テーブル高: 700 mm
• テーブル許容荷重: 520 kg/m2
• 早送り: 18,000 mm/min
• プラズマソースの選択肢: Maxpro 200, XPR 170, XPR 300 (Hypertherm)
• 制御: Hypertherm EDGE® Connect; ProNest LT 標準添付
• 重量: 3,100 kg
• 多層シフトの産業運転向けに設計。多彩なオプション（5軸ヘッド、チューブ切断システム、集塵/抽気、面取り、酸素燃料ヘッド等）あり
