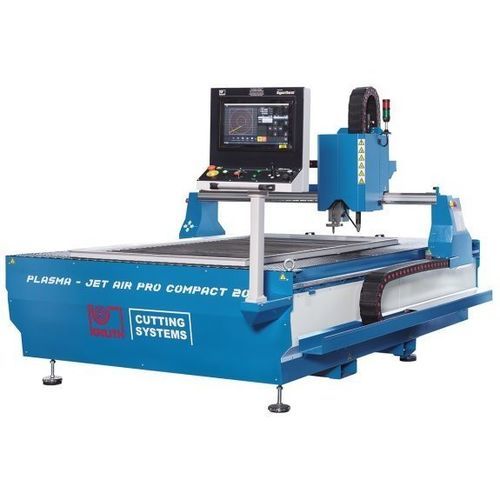

プラズマ切断機 Jet AirPro 1530

金属用板金用CNC

概要 Plasma-Jet AirPro Compact 1530 は、単品・小ロット生産向けのコンパクトなプラズマ切断テーブルです。小さな設置面積で工業的な切断性能を提供し、作業場や小規模工場に適した低ランニングコスト設計です。

特長

• 組立状態のまま輸送可能なモノブロック設計で、迅速な立ち上げが可能
• Hypertherm または Kjellberg のエアプラズマ源に対応（オプション）
• 高性能な CNC を実現する EtherCAT フィールドバス採用
• プロ用ネスティングソフトウェアを付属
• 標準は真空テーブル、オプションで水切断テーブルを選択可能

構造

• テーブルフレームに組み込まれたガイドを持つ一体型構造で剛性を確保し、起動を簡素化
• 真空排気に対応したテーブル構成；オプションで水切断テーブルを装備可能
• 作業領域をセグメント毎に吸引し、移動するブリッジにより機械的に切換えてフィルタ効率を最適化
• 材料支持グリッドは交換可能な弧状フラットスチール要素で構成

ガイドおよび駆動

• 切断機能とプロセスの安全性を確保するために部品を厳選
• 機械橋は両側から同期駆動され、高い動力性能で振れモーメントを発生させない
• メンテナンス不要のプラネタリギアを備えた高出力の AC サーボモータと精密なヘリカルギア駆動により輪郭精度を確保
• 全軸に高品質リニアガイド採用：堅牢で精度が高く、長寿命

切断能力（例）

• Kjellberg CutFire 100i：切断最大 40 mm、突き切り最大 20 mm
• Hypertherm Powermax 105 Sync：切断最大 38 mm、突き切り最大 22 mm
• Hypertherm Powermax 125：切断最大 44 mm、突き切り最大 25 mm

切断ヘッド

• Z 軸の高さはアーク検出により制御され、ノズルと板面の距離を維持
• センサー制御の衝突保護により機械とワークの損傷を防止
• マグネットカップリングによりトーチの取り外し・整備が容易

制御およびソフトウェア

• 15" タッチスクリーン搭載 CNC ユニット PULSER 3（標準）
• 制御の高速化・信頼性向上のための EtherCAT フィールドバス
• プラズマ源に応じて ProNest LT Essentials または IBE cncCut Nest を標準で提供

標準装備（概要）

• CNC ユニット PULSER 3（15" タッチスクリーン）
• 15" HMI タッチスクリーン
• ProNest LT Essentials または IBE cncCut Nest（構成により）
• フィルタ/排気システム用に準備されたテーブル
• センサ付自動トーチ高さ調整（THC）
• マグネットカップリングと衝突検出器を備えたプラズマトーチ
• サーボモータおよび駆動（INVT 等）
• レーザーポインタ、取扱説明書

オプション例

• Powermax 105 Sync（SmartSYNC® 対応）
• Powermax 125（生産性向上用）
• Maxpro 200（高負荷運用向け）
• CutFire 100i（渦巻きガス技術）
• PowerMax/MaxPro 用刻印・マーキングキット
• 真空テーブルに代わる水切断テーブル
• 排気/フィルタシステム（例：2,500 m³/h）
• 追加の ProNest LT ライセンス

作業領域
切断幅：1,550 mm
切断長さ：3,050 mm
トーチ–支持テーブル間距離：200 mm
テーブル高さ：500 mm
テーブル荷重容量：800 kg/m2
早送り速度：15,000 mm/min
位置決め精度：0.05 mm

寸法と重量
重量：1,550 kg
外形寸法（長さ x 幅 x 高さ）：2.25 m x 4.15 m

特性 / 技術仕様

• 作業面：1,550 x 3,050 mm
• トーチとテーブルの距離：200 mm
• テーブル高さ：500 mm
• 荷重容量：800 kg/m2
• 早送り：15,000 mm/min
• 位置決め精度：0.05 mm
• 重量：1,550 kg
• 寸法：2.25 m x 4.15 m
• Hypertherm および Kjellberg の空気プラズマ源と互換（オプション）
• CNC PULSER 3（15" タッチスクリーン）を含む
