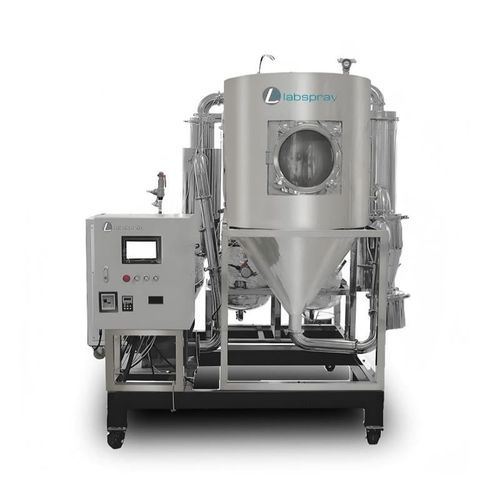

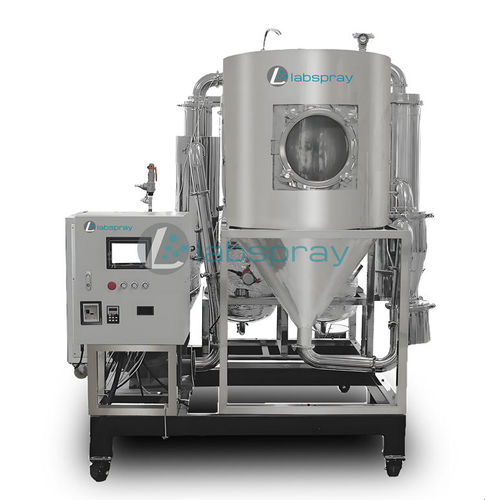

スプレー乾燥機 LABSPRAY 05 LOOP

連続製薬産業用実験用

製品概要
不活性ガス循環式スプレードライヤー（窒素閉路スプレードライヤー）は、エタノール、メタノール、アセトン、ヘキサン、灯油などの有機溶媒を含む懸濁液のための閉ループ乾燥ソリューションです。乾燥媒として不活性ガス（例：窒素）を使用し、酸素濃度を低く保ち、酸化を防止し、溶媒およびガスの回収を可能にします。

用途

• 有機溶媒を含む材料、または酸化性・引火性・爆発性のある材料の乾燥。
• 精密セラミックス、医薬、電池材料、焼結合金（WC-Fe）粉末などの産業で広く使用されます。

対象材料
メタノール、エタノール、シクロヘキサン、エーテル、プロピルアセテート、アセトン等の有機溶媒系懸濁液向けに設計されています。

不活性ガス循環式スプレードライヤーの特長

• 窒素閉回路によりガス使用量を削減し、酸化を防ぎ、実験の安全性を確保します。
• 高精度酸素測定により酸素濃度に応じて自動的に給液を制御します。
• 感度の高い圧力測定と自動減圧で安全な内部圧力を維持します。
• フィルトレーションにより乾燥後の材料ロスを低減します。
• 多段式溶媒凝縮により溶媒回収率を向上させます。
• 複数の温度検出により、熱に敏感な材料の乾燥に対応します。
• 可変速ファンで吸排気量を制御し、微粉の損失を低減します。
• 配管のジャケット加熱で熱損失を抑え、温度制御精度を向上させます。
• 乾燥塔の渦流分離器は分解・洗浄可能で保守が容易です。
• 10インチLCDタッチスクリーン（温度曲線メモリ機能）でリアルタイム監視が可能。機体はステンレス製です。
• オプションで窒素発生器を搭載し、ボンベ使用頻度を低減できます。

構成部説明

• 電子制御系：コントローラ、タッチスクリーン、モジュール、インバータ、SSR、温度センサ—精密かつ安定した制御の中枢。
• 供給系：バッチタンク、溶媒タンク、パーistalticポンプおよび給液配管—スラリーを攪拌して遠心式噴霧機へ供給します。
• 噴霧系：遠心噴霧盤、ボリュート、出口温度センサ、圧力調整弁および圧力計—微細な液滴を生成し塔内の熱風と接触させて瞬時乾燥します。
• 乾燥系：乾燥塔本体、内部圧力計、観察窓、吸排気配管および入口フィルタ—溶媒が蒸発し固形分は粉末として回収されます。
• 製品回収系：サイクロン分離器、サイクロン収集槽、バッグダストコレクタおよびパルスバイブレータ—塔底＋サイクロン＋バッグフィルタの段階回収方式。
• 凝縮系：冷凍ユニット、コンデンサー、冷媒循環ポンプおよび接続配管—蒸発した溶媒を凝縮して溶媒タンクへ回収し、冷却ガスは循環へ戻します。
• ガス循環系：フィルタ、誘引ファン、ヒーターおよび入口温度センサ—凝縮器、ヒーター、塔、サイクロン／バッグフィルタを経て乾燥媒体を循環させます。
• インテリジェント安全系：酸素分析計、窒素供給弁、ベント弁、安全弁、圧力計および差圧計—酸素低減、窒素充填、圧力開放を自動で実行し安全運転を確保します。

防爆設計と安全

• 三層の防爆保護：
• 第1層（基本）：不活性ガス（窒素）を乾燥媒体とし、閉回路で酸素を安全閾値以下に維持します（O2 ≲ 2%で通常運転）。
• 第2層（機械的）：圧力計と安全弁；塔内圧力が設定値（例：> 4000 Pa）を超えると安全弁が開き、O2>2%の場合はベントして窒素を充填します。
• 第3層（最終）：塔頂の防爆破裂板が異常な過圧時に開きシステムを保護します。

パラメータ概要

• 製品種別：窒素閉路スプレードライヤー
• 製品モデル：LABSPRAY 05 LOOP
• 処理能力：5 L/h
• 最小投入量：100 mL
• 乾燥室直径：φ900 mm
• 噴霧方式：遠心噴霧システム
• 電子制御系：自社開発
• 最高吸気温度：約250 °C（調整可）
• 加熱空気方式：誘引式空気
• 加熱器出力：10 kW
• 酸素計範囲：0–25%
• 配管圧力：3000 Pa – 5000 Pa
• 機械総電力：32 kW
• 占有面積（L×W×H）：10005 × 4000 × 3510 mm
• 電源：3P 380V / 50Hz
• 簡易説明：1) 噴霧室、サイクロン分離器、製品回収瓶および廃液回収瓶はステンレス製。2) 外装はSUS304。3) 回収率向上のためのバッグ装置オプションあり。設置条件に応じて外形寸法を調整可能。
