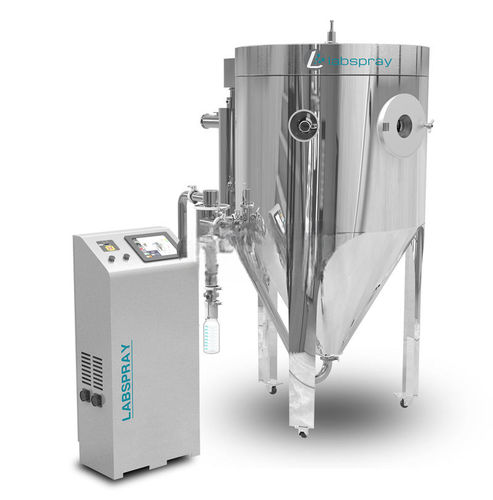

スプレー乾燥機 SD-05A

熱風実験用試験工場用

簡易説明

• 水性溶液のラボ／パイロット処理向けに設計されたパイロット用噴霧乾燥機。衛生仕様のAISI 304製。
• 処理能力：5 L/h（約5 kg/h）。
• 噴霧方式：標準は二流体並列流ノズル、オプションで高速遠心式噴霧器。
• 排気処理・回収用にパルス式クリーニング対応のバッグフィルターをオプション搭載可能。
• PLC制御および10インチタッチスクリーンを標準搭載。静音オイルフリーコンプレッサーはオプション。

概要
SD-05Aは、清掃・点検の容易なアクセス性を備えた改良型のパイロット噴霧乾燥機です。二流体ノズルによる共流噴霧、またはオプションの遠心式噴霧器で運転できます。乾燥空気は電気加熱され、H-Advホットエアディストリビュータで均一に配分されます。乾燥室は底部が60°の円錐形、WD型丸扉（観察窓付）、内部照明・観察窓を備えます。PLCベースの制御と必要な計装を含めて納入されます。製品接触部の金属部品はすべてAISI 304ステンレスです。

構造材料と表面仕上げ

• 製品接触金属部品：ステンレス AISI 304。
• 外装面および溶接部：Ra < 1.2 µm 研磨仕上げ。
• 製品接触内面の溶接（乾燥室、粉体ダクト、サイクロン、粉体容器、バッグフィルターへのガスダクト）：滑らかな仕上げ、最大 Ra 0.8 µm。
• その他内部溶接：母材と平滑になるよう研磨（研粒 120）。
• ステンレス被覆：AISI 304。

標準供給範囲

• 供給用ペリスタルティックポンプ。
• 標準二流体並列流ノズル。
• 遠心式噴霧器（オプション）。
• 誘引式ファン（誘導ドラフト）。
• 電気式空気加熱器。
• H-Adv 組込型ホットエアディストリビュータ。
• 円錐底の乾燥室。
• サイクロンおよび1.5 L 収集フラスコ。
• 現場計装、PLC制御ハードウェアおよびスペアパーツ。

制御システム

• 品質の高い電気部品を用いた電気制御盤。
• 10インチ静電容量式高解像度タッチスクリーン（1024×800）。
• LF-Control 2.0 ソフトウェア：温度・圧力監視、ポンプ起動停止、VFD制御カーブ、データロギング、アラーム。
• センサー、電源、配管のクイックリリース設計で保守を容易に。

オプション品

• 静音オイルフリーコンプレッサ（多段ろ過付）— オプション。
• バッグフィルタ自動清掃用のパルス式エアハンマー。
• 高回転遠心回転式噴霧器（オプション）。
• 排気処理・製品回収用のバッグフィルタ（パルス機能有無を選択可能）。
• SS304製エアプレフィルタラック。

技術仕様
No. | 項目名 | 仕様
基本
1. | 装置型式 | SD-05A
2. | 最大水蒸発量 | 5 L/H (≈5 kg/h)
3. | ペリスタルティックポンプ | 0 ~ 5000 ml/h
4. | 吸気温度 | 30 - 300 °C ± 2 °C
5. | 他ゾーン空気温度 | 30 - 120 °C ± 2 °C
6. | 吸入口/出口温度センサ | PT-100 温度センサ、インテリジェント PID 制御
7. | 噴霧構造 | 継ぎ目のないノズル設計 & RN-Con モジュラー回転型オプション
8. | 噴霧器 | 輸入標準二流体並列流ノズル（遠心式オプション）
9. | ホットエアディストリビュータ | H-Adv 統合型、均一配気、風向調整可能
10. | ドア開口 | 観察窓・断熱付 WD 丸扉設計
11. | 誘引ファン | 高圧ファン（周波数変換制御）、1.5 kW / 220 V
12. | 電気ヒータ | 10 kW / 380 V、不錆鋼ヒーター要素
13. | 乾燥空気流量 | 最大 100 kg/h
14. | 平均乾燥時間 | 1.0 - 1.5 s
15. | 自動排出装置 | 自動ニードル、動作周波数調整 1 - 60 s
16. | コンプレッサ（標準仕様） | 2.2 kW、180 L/min、2 - 6 bar
17. | 収集フラスコ容量 | 1.5 L
制御系
1. | 電気制御盤 | HSSP 標準スプレー仕上げ; Schneider 標準電気部品
2. | タッチスクリーン | 10 インチ静電容量式、1024×800
3. | ソフトウェア | LF-Control 2.0（データロギング、カーブ、アラーム）
4. | クイックリリース設計 | 保守性向上のため迅速挿入と配管設計
その他
1. | 電圧 | AC 380 V, 50 Hz
2. | 定格電力 | AC 380 V / 16 kW（設備定格例）
3. | 最小設置スペース (L×W×H) | 1930 mm × 1030 mm × 2010 mm
4. | 重量 | 265 kg（本体重量）

特長 / 技術仕様

• 型式：SD-05A（パイロット噴霧乾燥機）。
• 処理能力：水性溶液向け 5 L / 約5 kg/時。
• 噴霧方式：標準二流体並列流ノズル、オプションで高回転遠心回転式噴霧器（RN-Con モジュラー）。
• 加熱方式：電気式加熱器を H-Adv で分配。
• 乾燥室：円錐底（60°）、WD 丸扉、観察窓、内部照明。
• 回収：サイクロン + 1.5 L フラスコ；オプションでバッグフィルタ（パルス有無選択可）。
• エアシステム：誘引ファン（1.5 kW、VFD）；オプションで静音オイルフリーコンプレッサ（2.2 kW、180 L/min、2-6 bar）。
• 制御：PLC、10" タッチスクリーン、LF-Control 2.0（監視、VFD 制御、ロギング、アラーム）。
• 構造：製品接触部は AISI 304；外面 Ra < 1.2 µm、内部溶接 Ra ≤ 0.8 µm。
• 電源（標準例）：AC 380 V、50 Hz；参考定格出力 16 kW。
• 設置寸法（最小）：1930×1030×2010 mm；本体質量 約 265 kg。
