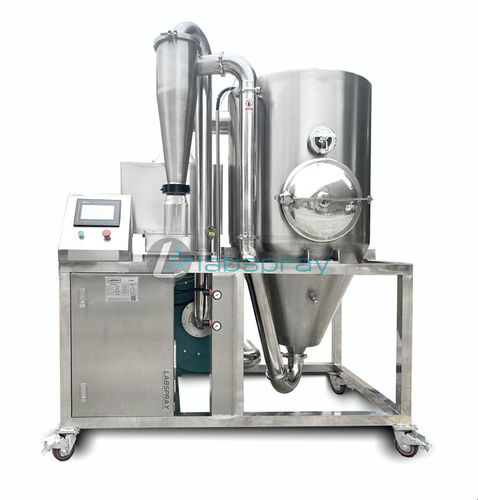

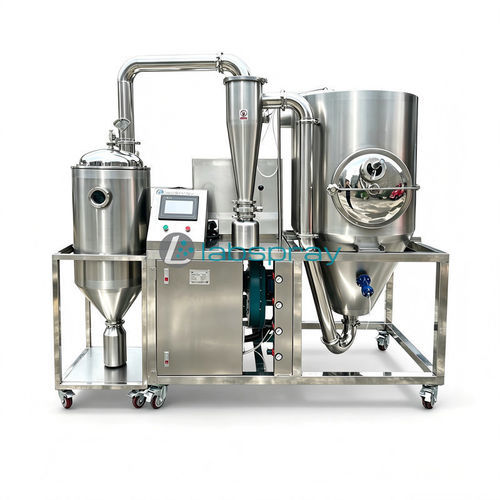

スプレー乾燥機 SD-P5

熱風エア熱交換器付き

短い説明
SD-P5噴霧乾燥機は、沸点の低い高粘度液体材料の乾燥に適した装置です。国内外の噴霧乾燥機設計を改良し、噴霧された液体を迅速に乾燥させ、サイクロンで分離して誘引送風機で排出します。

動作原理
外気はろ過され加熱された後、上部のエアディストリビュータから導入され、加熱空気がタワー内を螺旋状に下降します。液体はタワー頂部の遠心式噴霧器へポンプで供給され、微細な液滴に分裂します。液滴と加熱空気が並行接触で急速な熱交換を行い、湿分が蒸発して材料は数秒で乾燥します。製品はサイクロン分離により回収され、排気は誘引送風機で排出されます。

特長

• 乾燥時間が非常に短い（材料滞留時間は約5秒）、有効成分を保持できます。
• 多様な材料に対応可能な大口径スプレータワー；入口空気温度が調整可能で広い作業範囲に対応。
• 生産要件を満たすための充実した装置構成。
• 操作が簡便で適応性が高く、専門のオペレーターを必要としません。
• タワー周囲の気流を均一にし、壁面付着を最小限にする独自の螺旋状エアインレットディストリビュータ。
• タワー本体に密閉式の洗浄ドアを装備し、完全な洗浄と付着の低減が可能。
• 内面は鏡面研磨（デッドアングルなし）され、付着を防ぎ清掃が容易。
• 材料の乾燥プロセスに対応するため入口空気温度を制御可能。
• 配管およびサイクロンはすべてクイックオープン清掃ポートを装備。
• U字管電気ヒータ設計により熱膨張による溶接割れを低減；アルミ合金フィンで熱伝達と効率を向上。

用途
沸点が低く粘度の高い液体材料を、活性成分を損なうことなく粉末や顆粒に乾燥するのに適しています。

構成（概要表）
NO. | アイテム名 | 仕様 | 材質 | 数量 | 備考
1 | 給送システム - パーistalticポンプ | P=0.55KW | — | 1pc | 給送用ポンプ

加熱空気システム：
1 | エアフィルター | プライマリーフィルター | SUS304フレーム | 1 set | プライマリーフィルター
2 | エアフィルター | 中効率フィルター | SUS304フレーム | 1 set | 中間フィルター
3 | 電気加熱 | P=18kw | SUS304 | 1 set | U字管ヒーター、アルミフィン
4 | 温風ダクト | — | SUS304 δ1.5 | 1 set | 断熱付、マット仕上げ

乾燥塔システム：
1 | メインタワー | 直径 φ0.8m | SUS304 δ2.0 | 1 set | 内部鏡面研磨、外部マット
2 | 調整可能な温風ディストリビュータ | — | SUS304 δ2.0 | 1 set | 鏡面仕上げ
3 | 可変螺旋状入口渦 | — | SUS304 δ3.0 | 1 set | 鏡面仕上げ
4 | 電気式高速遠心噴霧器 | 1-5（回転） | SUS304 / 合金 | 1 set | P=0.75kw 周波数制御

受け取りシステム：
1 | 一次サイクロン分離器 | LT-280 | SUS304 δ2.0 | 1pc | ロングコーン、クイックオープン
2 | 受けバケツ | — | 透明プラスチック | 1pc | 収集容器
3 | 誘引送風機 | 9-19-4A | Q235A | 1 set | P=2.2kw

制御システム：
SUS304製制御盤、カラータッチスクリーン搭載。機能：入口温度の表示および自動制御；出口温度表示；供給量制御；プロセスの動的表示。

技術仕様

• 水蒸発能力：5 Kg/h
• 電気加熱出力：18 kW
• 入口空気温度：30 ~ 250 °C（材料により調整可能）
• 出口温度：60 ~ 90 °C（材料により調整可能）
• 制御：インバータ制御付きカラータッチスクリーン；加熱温度精度 ±1 °C
• 高い自動化レベル
• 重量（正味）：300 kg
• 外形寸法（L × W × H）：1300 × 1100 × 2000 mm
• 総設置電力（構成内の参考値）：23 kW（電源：3相380V/50Hz）
• 梱包サイズ：1900 × 1300 × 2100 mm；梱包時総重量：400 kg
