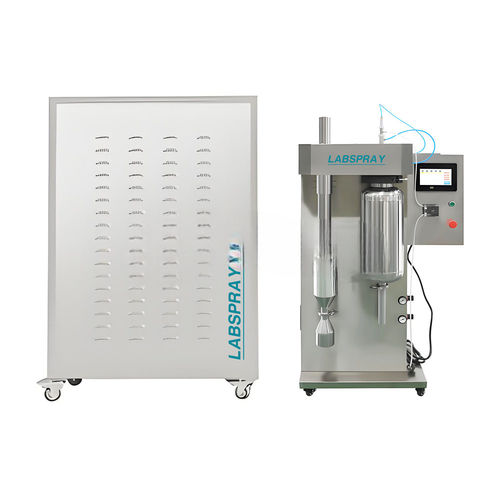

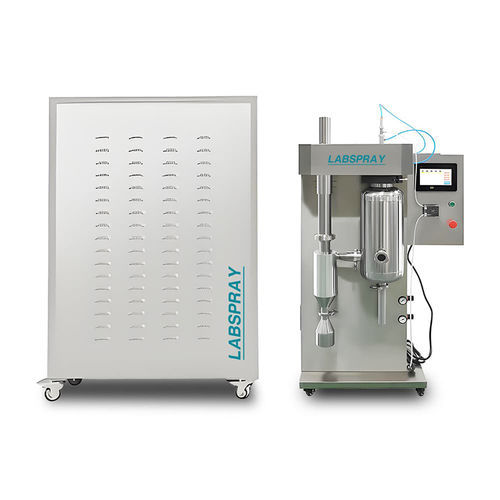

真空乾燥機 SD-DW

スプレー乾燥空気連続

製品概要
SD-DW Seriesは、バクテリオファージのマイクロカプセル、タンパク質、酵素、酵母、ラクチトール、マンニトール、グラフェン修飾溶液、各種漢方抽出物など、熱に敏感な生物材料を粉末化するための低温ドライウィンドスプレードライヤーです。

原理
供給溶液を微細な液滴に噴霧し、制御された低温ドライエア（ドライウィンド）環境で急速に溶媒を蒸発させて粉末化します。これにより、熱に敏感な成分への熱影響を最小限に抑えつつ短時間で粉末を得られます。

比較
乾燥方式 | フリーズドライ | ドライウィンドスプレードライヤー
乾燥機構 | 真空昇華 | 露点差
乾燥環境 | 真空 | 常圧
乾燥温度 | < -20ºC | 35ºC-60ºC
真空昇華状態 | 溶液状態 | 溶液の噴霧状態
蒸発表面積 | 小 | 大
乾燥効率 | 低、一般的に >24 時間 | 高、一般的に約 3 秒
粉末状態 | 塊 | 粉末状
堆積厚み | 必要、一般的に ≤10 mm；厚い層は乾燥時間増加と効率低下を招く | なし
結膜現象 | 表面にクラストができ昇華を阻害する可能性あり | 結膜現象なし
材料への影響 | 長時間乾燥は生物学的安定性へ影響する可能性あり | 乾燥時間短く、安定性への影響は比較的小さい

安全パラメータ

• 作業者距離（<1 m）での動作音は稼働時75 dB未満です。
• 危険箇所は明確な警告表示でマーキングされています。
• 設計は適用される機器安全設計規格に準拠しています。

乾燥サンプル（例）
SD-DW Seriesで得られた写真および試料粉末は、熱に敏感な原料から得られる微細で流動性の良い粉末を示しています。

基本パラメータ

• 供給速度：50–2000 ml/h（型式により変動）。
• 製品接触部材質：316Lステンレス；非接触構造部材：304ステンレス。
• 外装は75%エタノールおよび0.2%クロルヘキシジンで拭き消毒可能。塩素系、ホルムアルデヒド、オゾン、過酸化水素、酢酸等の空気消毒剤に耐性があります。
• プロセス監視と記録：時間、圧力、温度、流量、アラーム、プログラム実行等をオンライン表示・印刷可能。
• 監視インターフェースは機器状態（準備、運転、停止）、プログラムプロセス、運転データ（温度、圧力、風量）、配管/バルブ接続、供給ポンプ状態、噴霧器開閉状態を表示します。
• 供給システム：パーistaltic pump（Lange）およびLange供給チューブ付属。
• 噴霧/乾燥システム：アトマイザー、空気圧縮機、圧力調整弁、乾燥塔、観察窓等。
• 入口温度センサー検出範囲：0–250ºC。
• 排気温度センサー検出範囲：0–150ºC。
• 製品回収システム：サイクロン分離、回収容器（316Lまたはガラス）、回収弁。
• 電気制御：PLC制御（Xinjie）とSchneider補助電気部品。
• サイクロンコレクターを含む。
• 排気粉塵回収：耐高温バッグフィルターまたは適切な集じん装置。
• 補助装置（必要に応じて）：露点計（例：Michell）、空気圧縮機、冷水循環ユニット。補助機器は仕様時に購買者が用意する必要があります。設置場所は給水・電源を用意してください。
• 静電気防止および周囲への粉塵漏洩防止の設計措置。
• 排出回収弁：クランプ式クイックコネクト。

構成
名称 | ブランド / 材質
乾燥塔 | SUS316L
サイクロン分離 | SUS316L
受け桶 | SUS316L
サイクロンコレクター | SUS316L
アトマイザー | U.S. spraying system
空気圧縮機 | Taiwan Dolphin
調整弁 | Fang Wei
排気集塵機 | Wan Chuang
バッグ集塵機 | Li Xiang
温度センサー（入口・出口） | Shanghai Jia Min
電源 | Taiwan Mean Well
電子制御補助システム | Schneider
電気制御システム（PLC） | Xinjie
接続クランプ | Gui Yong Brand
リレー | Schneider
表示画面 | LG
ブロワー | Taiwan Dagang
パーistaltic pump | Lange
パーistaltic 給送チューブ | Lange
加熱コア | Hongde
ドライエアシステム（二段） | LABSPRAY™
露点計（補助） | Michell
冷水循環ユニット | Comson
排気集塵システム（型式） | LABSPRAY™
自動除湿／切替／湿度検出器／漏電保護／過電圧安定化／温度曲線メモリ機能 | LABSPRAY™

特長 / 技術仕様

• シリーズ：SD-DW Series（熱に敏感な材料向けのdry-wind低温スプレー乾燥ソリューション）。
• 典型供給範囲：50–2000 ml/h（型式により調整可能）。
• 製品接触材：316Lステンレス；構造材：304ステンレス。
• 回収：サイクロンコレクターおよびオプションの回収容器（316Lまたはガラス）。
• センサー：入口0–250ºC、出口0–150ºC；プロセスパラメータは記録・印刷可能。
• 制御：Schneider補助部品およびLG表示搭載のPLC制御；温度曲線メモリ機能あり。
• 噴霧：U.S. atomizerと専用コンプレッサー；アトマイザーおよび給送ポンプの状態は監視画面で確認可能。
• 粉塵／排気処理：耐高温バッグフィルターまたは指定集塵機；排気集塵機とサイクロン分離による製品回収。
• 帯電防止および封じ込め設計により粉塵の外部流出と静電気リスクを最小化。
• 消毒適合性：外装は一般的な消毒剤に耐性があり、標準的な空気消毒方法と互換性があります。
• 補助装置：露点計、空気圧縮機、冷水循環ユニット（必要に応じて）。
• 電気保護：漏電保護、過電圧安定化、自動切替および安全アラーム。
