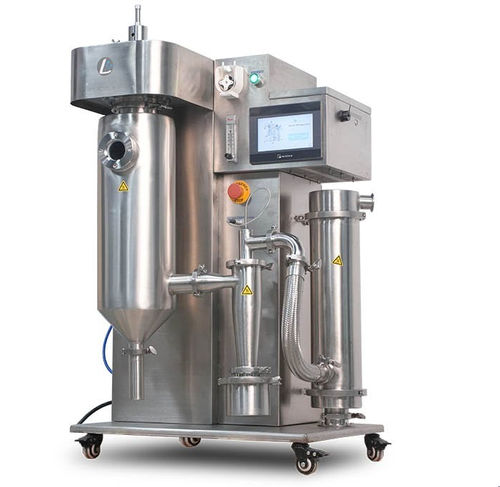

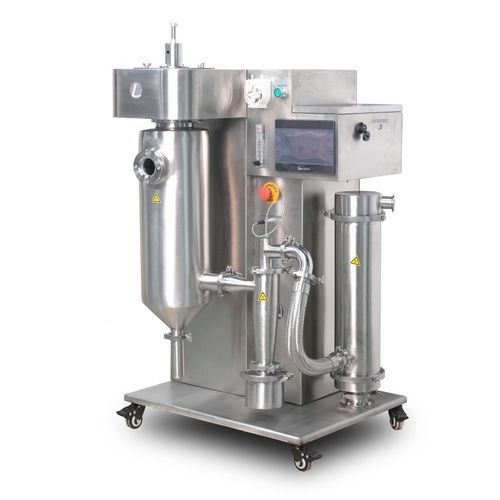

スプレー小型乾燥機 SD-18A PRO

食品産業用製薬産業用化学産業用

製品概要
SD-18A PROは、溶媒・水系溶液を粉末化するためのモジュール式不活性ガス循環ミニスプレードライヤーです。基本仕様のベンチトップ機として購入可能で、後から脱着可能なクローズドループ不活性ガスモジュールを追加してアップグレードできます。溶媒回収機能と酸素監視システムを備え、可燃性溶媒の安全な処理に対応します。

モジュール設計 — 主要ポイント

• クローズドサーキット（不活性ループ）モジュールは別売りで後付け可能。
• クイックリリース設計により、閉ループモジュールの着脱が迅速。
• ベンチトップでも床置きでも使用可能。
• 窒素発生器またはボンベからの窒素供給で不活性処理に対応。
• 実績あるSD-18Aプラットフォーム上に構築。

主要構成（不活性ループモジュール）

• 溶媒冷却・回収用の二段式ダブルコンデンサー。
• 用途に応じて水道水または外部循環チラーへ接続可能。
• 安全な不活性条件を維持する高度な酸素モニタリング。
• 全ステンレス製チャンバーのバッグフィルターシステムと高品質交換式フィルター（Donaldson）。

綿密で安定した設計

• 耐久性と精度を重視した機械構造設計。
• 製品接触部およびチャンバー部は全ステンレス製。
• 高精度のU.S. Spray製二流体噴霧器（標準ノズル SS316）による安定した霧化。
• ノズル詰まり防止のための可変アンチブロック間隔。
• 輸入電装およびファン部品を採用、周波数変換制御による空気供給制御。
• Siemens PLC制御とSchneider電装部品による堅牢な制御・保護。
• カラーLCDタッチ表示によるプロセス制御、データロギングとUSB出力。
• ISO 9001およびISO 14001に準拠した製造。

U.S. Spray 二流体噴霧器

• 外部混合型ノズルにより、きめ細かく高精度な霧化を実現。
• 空気流と液体流を独立制御し、粘性液や懸濁液の処理に対応。
• ノズルはエアディストリビュータの上部中央に取り付けられ、下向きに噴霧される。

空気供給システム

• ローター型内部構造を持つ輸入中圧ブロワ。
• インバータ制御により空気量を無段階調整し、工程要求に対応。

用途

• 可燃性有機溶媒や水系溶液・懸濁液を粉末化する用途に適合：医薬品、染料、顔料、食品成分、乳製品/卵製品、熱に敏感な材料、ポリマー/樹脂、セラミック、香料、洗剤、接着剤など。
• 前処理としての濾過、濃縮、粉砕を必要とせずに、乳濁液や懸濁液をそのままミクロン粉末へ直接変換可能。

仕様
モデル: SD-18A PRO (SD-500/SD-501のアップグレード)
最大蒸発能力: 2000 ml/h
ポンプ供給率: 50～2000 ml/h（調整可能）
制御システム: Siemens PLC、台湾製7"カラ―タッチLCD、入口/出口温度、周波数変換、ノズルデブロック頻度の表示/制御、データロギング・エクスポート・曲線解析、警報・過負荷保護
入口温度: 30～250 °C（制御精度 ±0.5 °C）
出口温度: 30～100 °C（制御精度 ±0.5 °C）
乾燥空気流量: インバータ制御、0～70 m3/h（調整可能）
温度センサ: PT-100（入口・出口）
噴霧システム: U.S. Spray 純正二流体噴霧器（標準 0.7 mm）；0.4 mm、1.5 mmはオプション
粒子径: 1～25 μm
平均乾燥時間: 0.8～1.5 s
アンチブロック装置: 自動デブロック機能（0～60 s 調整可能）および手動デブロック
酸素検出: 給液前に酸素濃度が設定値（例 <3%）以下であることを確認; 検出範囲 0–100%（精度 0.1）
圧力検出範囲: 0–100 kPa
耐爆モジュール: 設定値超過時に自動減圧（デフォルト >3 kPa）
耐爆フィルム: 自動
電気標準部品: Schneider
クイックリリース: 温度センサ、エア配管、電源のクイックコネクタ
乾燥室サイズ: D 204 mm、H 640 mm
バッグフィルタサイズ: D 133 mm、H 550 mm
コンデンサーサイズ: D 159 mm × H 830 mm × 2（ダブルコンデンサー）
排気管径: 51 mm
電源: AC 220 V、50–60 Hz
加熱出力: 3.0 kW（加熱体材質: 2520 特殊ステンレス）
材質: 全身ステンレス構造
重量: 140 kg
寸法（H×W×D）: 1000 mm × 1005 mm × 1205 mm

主要部品のブランド

• ノズル: U.S. Spray System, SS316
• PLC: Siemens S7-series
• タッチスクリーン: Taiwan（表示器メーカー）
• ファンモーター / インバータ: Taiwan Delta
• 交流接触器、リレー、エアスイッチ、ボタン: Schneider
• ソリッドステートリレー: TWITEC
• ロータメーター: Dwyer (U.S.)

技術仕様

• モデル: SD-18A PRO
• 最大蒸発能力: 2000 ml/h
• 供給率: 50–2000 ml/h（調整可能）
• 入口温度範囲: 30–250 °C（±0.5 °C）
• 出口温度範囲: 30–100 °C（±0.5 °C）
• 空気流量: 0–70 m3/h（インバータ制御）
• 噴霧器: U.S. 二流体ノズル（0.7 mm 標準）
• 粒子径: 1–25 μm
• 制御: Siemens PLC + 7" タッチLCD、データロギングとUSB出力
• 安全: 酸素モニタ、圧力検出、自動圧力解放
• 電源: AC 220 V、加熱 3.0 kW
• 構造: 全ステンレスボディ
• 重量/寸法: 140 kg; 1000×1005×1205 mm
