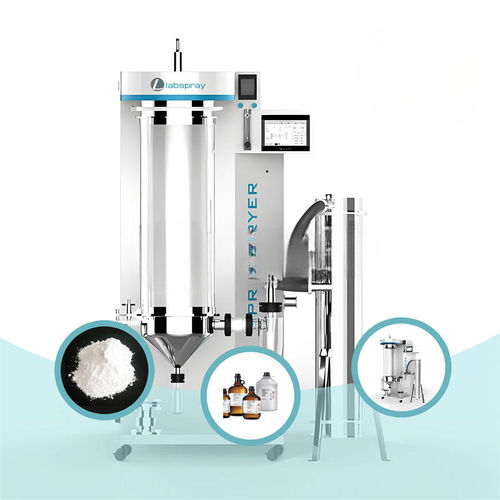

スプレー乾燥機 SD-03A

熱風食品産業用製薬産業用

製品概要
SD-03A ラボ用パイロット噴霧乾燥機は、大学・研究機関および食品・製薬・化学系の研究開発・少量生産向けに設計されています。乳化液や懸濁液など幅広い原液に対応し、短時間の乾燥で熱に弱い成分を保持します。

主なポイント

• 供給能力：最大 3 L/h
• Siemens S-200 PLC 制御、WEINVIEW 7インチタッチスクリーン搭載
• 二流体噴霧ノズル（American Spray Company）
• Dwyer 流量計による正確な流量測定
• USB ポートでデータのエクスポート・印刷が可能
• オプションのバッグフィルターは粒子 > 1 μm を >99% 捕集
• 製品接触部材質：ホウケイ酸ガラス、高分子 PTFE
• 電装部品：Schneider Electric 標準部品、台湾製電源モジュール
• 温度計、エア配管、電源のクイックリリース設計

SD-03A 3L 噴霧乾燥機の主な特長

• ベンチトップで使用できるコンパクトな移動式パイロットユニット
• 周波数可変の中圧ファンで噴霧と収率を最適化
• 自動ノズル詰まり除去装置（0–60 秒/回で調整可）
• 静音・無油のエア供給：2–6 Bar、180 L/min
• LF-control v2.0 ソフトウェア：データ記録、曲線解析、アラーム、エクスポート機能

SD-03A 3L 噴霧乾燥機の主要仕様
型式：SD-03A
最大蒸発/供給能力：3000 ml/h (3 L/h)
入口温度：30ºC–250ºC
出口温度：30ºC–120ºC (±1ºC)
乾燥滞留時間：約1.0–1.5 s
ファン：2.5 m3/min、Delta 可変周波数制御、輸入ファン
電気ヒーター：5 kW (AC380V); 材質：2520 特殊ステンレス
温度測定：PT-100 白金抵抗体; PID 制御
噴霧方式：二流体噴霧
観察窓：丸型観察/清掃窓
制御：Siemens PLC、7インチカラ―タッチスクリーン
エア供給：静音・無油コンプレッサー
ソフトウェア：LF-control v2.0；USB によるデータエクスポート
オプション：磁気撹拌器、計量システム、パルス式集塵装置
外形（W×D×H）：805 × 805 × 1705 mm
電源：AC380V、50Hz
重量：170 kg

技術仕様

• 型番 / SKU：SD-03A
• 最大蒸発/供給：3000 ml/h
• 入口温度範囲：30°C–250°C
• 出口温度範囲：30°C–120°C (±1°C)
• 噴霧：二流体ノズル（American Spray Company）
• 制御：Siemens S-200 PLC；WEINVIEW 7"；LF-control v2.0；PID
• ファン：可変周波数、中圧、2.5 m3/min
• ヒーター：5 kW、2520 特殊ステンレス
• エア供給：無油、2–6 Bar、180 L/min
• 接液材質：ホウケイ酸ガラス、PTFE
• ろ過オプション：バッグフィルター、>1 μm を捕集（>99% 効率）
• 外形寸法：805×805×1705 mm
• 重量：170 kg
• 電源：AC380V、50Hz
