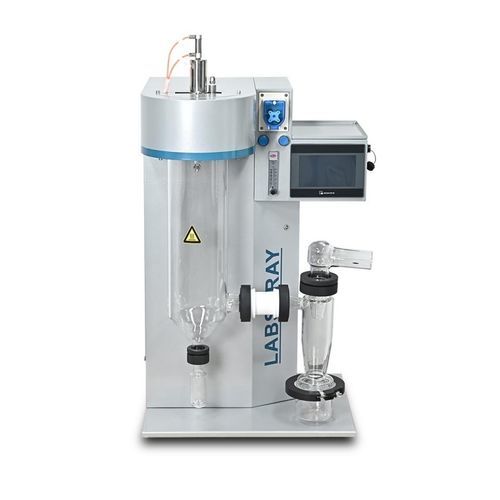

スプレー小型乾燥機 SD-18A

乾燥空気連続実験用

概要

• 最大供給能力 2 L/時
• Siemens PLC 制御（ファジィ PID）
• 7" カラータッチLCD、第2世代ユーザーインターフェース
• 米国製二流体ノズル（0.7 mm）による微細霧化
• 米国 Dwyer 流量計、Schneider 電気部品、Delta 変周ファン搭載
• 耐熱ボロシリケートガラスおよびPTFE（テフロン）接触部品
• USB ポートでデータ出力可能、バッグフィルタで収率向上（オプション）

詳細機能

• 安定したスプレードライ：米国製ノズルで微細な霧化と詰まり低減。インバータファンで均一な粒子形成。
• 操作性：全身多層塗装、クイックリリース接続で組立・実験が迅速。
• Siemens PLC（ファジィ PID）：入口/出口温度の精密制御と直感的な操作。
• 高度なインターフェース：視覚的タッチ操作、プロセスアニメーション、データロギング、USB 出力、アラーム・過負荷保護。
• インバータ式ファン：回転数制御で収率向上と安定処理を実現。

仕様（表）
最大蒸発能力：1800 ml/h（約 2 L/h）
パーistaltic ポンプ供給速度：0–2000 ml/h
入口空気温度：30–250°C ±1°C
出口空気温度：30–120°C ±1°C
乾燥空気流量：公称 70 m3/h（最大 330 m3/h）；圧力 約 686 Pa
ブロワー：0.2 kW / 220 V、インバータ式ファン
電気ヒーター：3.2 kW / 220 V；2520 ステンレス加熱素子
温度センサ：PT-100、インテリジェント PID 制御
噴霧系：米国製二流体ノズル、直径 0.7 mm（インサイドミックス）
平均乾燥時間：1.0–1.5 秒
自動排出：0–60 秒 調整可能
制御システム：Siemens PLC、7" カラータッチLCD；USB データ出力
電気規格：Schneider 部品
クイックリリース：温度計、気体配管、電源のクイックコネクト
寸法（H×W×D）：910 × 575 × 423 mm
電源：220/230 V、50–60 Hz
定格消費電力：約 3.6 kW
重量：約 50 kg

標準無給油式エアコンプレッサ（付属）
電圧：220 V / 50 Hz または 110 V / 60 Hz
出力：550 W（0.75 HP）
最大容積：115 L/min
流量 @7 bar：40 L/min
騒音：58 dB(A)
最大圧力：8 bar
タンク容量：22 L
総重量：25 kg；正味重量：23 kg
寸法（L×W×H）：410 × 410 × 520 mm

特長

• 製造者による品質保証と認定試験への適合。
• オイルフリー空気設計で製品汚染を防止。
• 超低騒音動作と安定した出力圧力。
• 多段ガスろ過および内部タンクの防錆処理で清浄度を維持。
• コンプレッサの過熱・過電流自動保護、断続使用向け自動起動機能。
• プロセス要件に応じた圧力調整と簡易保守（給油不要）。

技術仕様

• 型式：SD-18A
• 最大蒸発能力：1800 ml/h（≈2 L/h）
• 供給速度（パーistaltic ポンプ）：0–2000 ml/h
• 入口温度：30–250°C ±1°C
• 出口温度：30–120°C ±1°C
• 乾燥空気流量：公称 70 m3/h（最大 330 m3/h）；圧力 約 686 Pa
• ブロワー：0.2 kW / 220 V、インバータ付
• 加熱：3.2 kW / 220 V；ステンレス素子
• センサ：PT-100、PID 制御
• アトマイザ：米国製二流体ノズル、0.7 mm（インサイドミックス）
• 乾燥時間：1.0–1.5 s
• 自動排出タイマー：0–60 s 調整可
• 制御：Siemens PLC、7" カラータッチLCD；USB 出力
• 電気部品：Schneider
• 寸法：910 × 575 × 423 mm
• 電源：220/230 V、50–60 Hz
• 定格出力：約 3.6 kW
• 重量：約 50 kg
