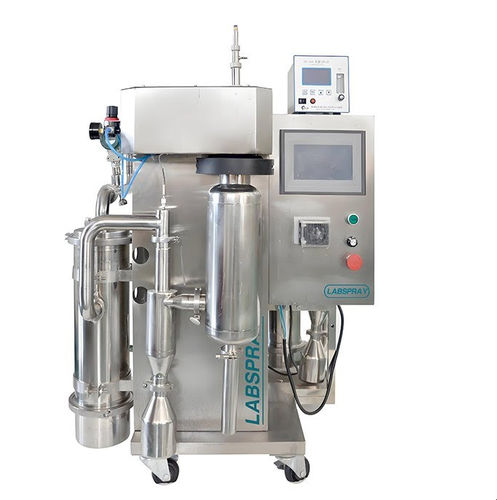

スプレー乾燥機 LABSPRAY MINI LOOP

連続実験用試験工場用

製品概要

• 可燃性・爆発リスク防止のため、空気に代えて不活性ガスの循環ループを採用。
• 発生源での爆発対策により安全性を強化。
• 装置内の酸素濃度を監視するシステム。
• 溶媒回収のための多段凝縮システム。
• 収率向上と粉じん放出防止のためのバッグフィルター。
• 自動運転・タッチスクリーン操作、各種ノズルを選択可能。

概要
LABSPRAY MINI LOOPは、有機溶媒向けに設計された実験室用不活性ループ噴霧乾燥機です。窒素（N2）による閉ループの不活性ガス媒体を用い、従来の空気媒体に替えて噴霧乾燥を行い、粉末と溶媒の回収が可能です。低発火点、可燃性、やや有毒または酸化しやすい物質の研究・パイロット試験に適した密閉型の乾燥ソリューションを提供します。

用途
水系液体および有機溶媒のラボ/パイロット試験に標準対応。低発火点、可燃、やや有毒、酸化性のある材料の乾燥試験に適し、溶媒回収と酸素制御が必要な用途に適合します。

特長

• カラーLCDタッチスクリーン：入口/出口温度、パーistalticポンプ速度、風量等を表示。
• タッチスクリーン操作：ワンボタンスタート、工程パラメータ設定、工程アニメーション表示。
• 実験中にパラメータを調整できる手動制御モードを搭載。全工程を動的に表示。
• 噴霧・乾燥・回収部は高品位ステンレス製で汚染のない乾燥を実現。
• 二流体噴霧構造、コンパクト設計で補助装置不要。
• PIDリアルタイム温度制御：温度制御精度 ±0.5°C。
• サンプルの純度維持のための吸気フィルター。
• パーistalticポンプで供給量を調整可能；最小サンプル量：50 ml。
• 乾燥粉は粒度分布が比較的均一；95%以上が同一粒度範囲内。
• 装置内部の酸素を監視する酸素濃度検出器を装備し、安全運転を支援。

技術仕様（表）
MODEL: LABSPRAY MINI LOOP – Lab Inert Loop Spray Dryer
入口温度：30 ~ 300°C (±0.5°C)
出口温度：30 ~ 200°C (±0.5°C)
制御方式：インテリジェントPLC制御；リアルタイムPID温度制御
乾燥時間：0.8 ~ 1 秒
供給速度：50 ~ 2000 ml/h
ファン動作方式：吸引式
溶媒回収：一部溶媒を回収可（多段凝縮）
噴霧構造：二流体
ノズル径：0.5 / 0.7 / 0.75 / 1.0 / 1.5 / 2.0 mm 選択可
不活性ループ：N2 閉ループシステム
バッグフィルター：標準装備
材質：SUS304
外形寸法（W×D×H）：775 × 585 × 1305 mm
重量（正味）：210 kg
総消費電力：3.5 kW
電圧/周波数：AC 220V / 50Hz

技術仕様

• 型式：LABSPRAY MINI LOOP
• 入口温度：30–300°C (±0.5°C)
• 出口温度：30–200°C (±0.5°C)
• 制御：インテリジェントPLC + リアルタイムPID
• 乾燥時間：0.8–1 s
• 供給量：50–2000 ml/h
• ファン方式：吸引
• 溶媒回収：多段凝縮、部分回収
• 噴霧：二流体；ノズル 0.5/0.7/0.75/1.0/1.5/2.0 mm
• 不活性ループ：N2 閉ループ
• バッグフィルター：含む
• 材質：ステンレス鋼 304
• 寸法：775 × 585 × 1305 mm
• 正味重量：210 kg
• 総電力：3.5 kW
• 電圧/周波数：AC 220V / 50Hz
