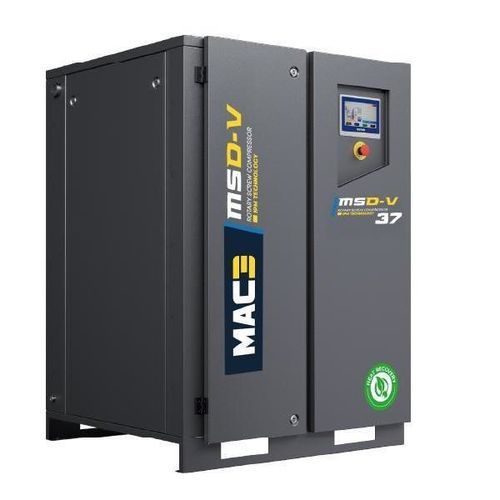

スクリューコンプレッサー MSD-V PMエア電動据え置き型
お気に入りに追加する
商品比較に追加する
特徴
- 技術
- スクリュー
- タイプ
- エア
- 駆動タイプ
- 電動
- 設置タイプ
- 据え置き型
- 潤滑
- 潤滑
- 応用分野
- 産業用
- その他の特徴
- コンパクト, ダイレクトドライブ, 可変速度, 2段, 周波数調整付き, 電子操作式, 内蔵型周波数インバーター
- タンク容量
最大: 540 l
(142.7 gal)最少: 250 l
(66 gal)- 圧力
7.5 bar, 8.5 bar, 10 bar, 13 bar
(108.78 psi, 123.28 psi, 145.04 psi, 188.55 psi)- 流量
最大: 14.58 m³/min
(514.89 ft³/min)最少: 0.3 m³/min
(10.59 ft³/min)- 出力
最大: 45 kW
(61.18 hp)最少: 5.5 kW
(7.48 hp)- 長さ
最大: 2,150 mm
(84.65 in)最少: 756 mm
(29.76 in)- 幅
最大: 1,225 mm
(48.23 in)最少: 630 mm
(24.8 in)- 高さ
最大: 1,950 mm
(76.77 in)最少: 1,100 mm
(43.31 in)- 重量
最大: 786 kg
(1,732.8 lb)最少: 153 kg
(337.3 lb)
詳細
説明
MSD-V PMシリーズは、性能、信頼性、エネルギー効率に関する最も厳しい産業要件を満たすよう設計されています。IE5永久磁石モーター、ダイレクトドライブ、次世代インバータを採用し、MSD-V PMコンプレッサーは実際の需要に応じて圧縮空気の供給を精密に調整し、電力消費を大幅に低減します。
MSD-V PMはコンパクトで経済的、継続的かつ柔軟で最適化された運転が求められる設備に適しています。
利点
高度な制御と接続性
MSD-V PMはSmartTronic Proコントローラを搭載し、プラントの包括的で直感的な管理を可能にします：
利用可能なバージョン
タンク搭載およびシャーシ搭載の2種類を用意しています。
仕様 - シャーシ搭載（抜粋）
ヘッダー: 型式 | kW | HP | 流量範囲 (m3/min) @ 7.5 bar | @ 8.5 bar | @ 10 bar | @ 13 bar | エア出口 BSP | 寸法 (L x W x H) mm | 重量 (kg)
MSD-V 5 PM | 5.5 | 7.5 | 0.33 - 0.91 | 0.33 - 0.83 | 0.30 - 0.71 | 0.40 - 0.53 | 1/2'' | 756 x 630 x 1100 | 153
MSD-V 7 PM | 7.5 | 10 | 0.34 - 1.24 | 0.34 - 1.13 | 0.30 - 1.00 | 0.40 - 0.74 | 1/2'' | 756 x 630 x 1100 | 153
MSD-V 11 PM | 11 | 15 | 0.58 - 2.01 | 0.56 - 1.89 | 0.54 - 1.69 | 0.51 - 1.13 | 3/4'' | 835 x 730 x 1200 | 210
MSD-V 15 PM | 15 | 20 | 0.75 - 2.50 | 0.73 - 2.30 | 0.60 - 1.94 | 0.59 - 1.36 | 3/4'' | 835 x 730 x 1200 | 236
MSD-V 18 PM | 18.5 | 25 | 0.81 - 3.40 | 0.77 - 3.20 | 0.72 - 2.83 | 0.66 - 2.39 | 1'' | 870 x 905 x 1400 | 350
MSD-V 22 PM | 22 | 30 | 1.08 - 3.90 | 0.97 - 3.66 | 0.99 - 3.26 | 0.92 - 2.65 | 1'' | 870 x 905 x 1400 | 358
MSD-V 30 PM | 30 | 40 | 1.36 - 5.61 | 1.32 - 5.20 | 1.32 - 4.73 | 1.20 - 3.87 | 1 1/2'' | 1030 x 935 x 1400 | 468
MSD-V 37 PM | 37 | 50 | 1.84 - 6.64 | 1.71 - 6.27 | 1.51 - 5.55 | 1.31 - 4.54 | 1 1/2'' | 1030 x 935 x 1400 | 475
MSD-V 45 PM | 45 | 60 | 1.42 - 8.43 | 1.41 - 7.93 | 1.37 - 7.22 | - | 1 1/2'' | 1300 x 1095 x 1600 | 774
仕様 - タンク搭載（抜粋）
ヘッダー: 型式 | kW | HP | 流量範囲 (m3/min) @ 7.5 bar | @ 8.5 bar | @ 10 bar | @ 13 bar | タンク (L) | ドライヤー | エア出口 BSP | 寸法 (L x W x H) mm | 重量 (kg)
MSD-V 5 PM | 5.5 | 7.5 | 0.33 - 0.91 | 0.33 - 0.83 | 0.30 - 0.71 | 0.40 - 0.53 | 250 | DK30 | 1/2'' | 1865 x 680 x 1600 | 316
MSD-V 7 PM | 7.5 | 10 | 0.34 - 1.24 | 0.34 - 1.13 | 0.30 - 1.00 | 0.40 - 0.74 | 250 | DK40 | 1/2'' | 1865 x 680 x 1600 | 335
MSD-V 11 PM | 11 | 15 | 0.58 - 2.01 | 0.56 - 1.89 | 0.54 - 1.69 | 0.51 - 1.13 | 500 | DK50 | 3/4'' | 1940 x 730 x 1865 | 469
MSD-V 15 PM | 15 | 20 | 0.75 - 2.50 | 0.73 - 2.30 | 0.60 - 1.94 | 0.59 - 1.36 | 500 | DK50 | 3/4'' | 1940 x 730 x 1865 | 498
MSD-V 18 PM | 18.5 | 25 | 0.81 - 3.40 | 0.77 - 3.20 | 0.72 - 2.83 | 0.66 - 2.39 | 2 x 270 | DK80 | 1'' | 2150 x 1225 x 1950 | 766
MSD-V 22 PM | 22 | 30 | 1.08 - 3.90 | 0.97 - 3.66 | 0.99 - 3.26 | 0.92 - 2.65 | 2 x 270 | DK80 | 1'' | 2150 x 1225 x 1950 | 786
特長 / 技術仕様
MSD-V PMシリーズは、性能、信頼性、エネルギー効率に関する最も厳しい産業要件を満たすよう設計されています。IE5永久磁石モーター、ダイレクトドライブ、次世代インバータを採用し、MSD-V PMコンプレッサーは実際の需要に応じて圧縮空気の供給を精密に調整し、電力消費を大幅に低減します。
MSD-V PMはコンパクトで経済的、継続的かつ柔軟で最適化された運転が求められる設備に適しています。
利点
- IE5永久磁石モーター – Ultra Premium
- IE5 Ultra Premiumのエネルギー効率
- 機械的損失の低減
- 寿命延長のための油冷式モーター
- インテリジェントな可変速
- 需要に応じた空気流量の自動調整
- 起動/停止サイクルの減少
- 用途により最大30％のエネルギー節約
- ダイレクトドライブ
- 伝達装置を介さない直接結合
- 摩耗低減、メンテナンス頻度削減
- 優れた長期信頼性
- インテグレーテッドインバータ
- IES2駆動システム
- 18.5 kWからのファン制御
- 部分負荷時でも安定した運転
高度な制御と接続性
MSD-V PMはSmartTronic Proコントローラを搭載し、プラントの包括的で直感的な管理を可能にします：
- MODBUS TCP通信
- リモート制御
- プログラム可能な時計
- アラーム管理
- 組み込みの予防保全
利用可能なバージョン
タンク搭載およびシャーシ搭載の2種類を用意しています。
仕様 - シャーシ搭載（抜粋）
ヘッダー: 型式 | kW | HP | 流量範囲 (m3/min) @ 7.5 bar | @ 8.5 bar | @ 10 bar | @ 13 bar | エア出口 BSP | 寸法 (L x W x H) mm | 重量 (kg)
MSD-V 5 PM | 5.5 | 7.5 | 0.33 - 0.91 | 0.33 - 0.83 | 0.30 - 0.71 | 0.40 - 0.53 | 1/2'' | 756 x 630 x 1100 | 153
MSD-V 7 PM | 7.5 | 10 | 0.34 - 1.24 | 0.34 - 1.13 | 0.30 - 1.00 | 0.40 - 0.74 | 1/2'' | 756 x 630 x 1100 | 153
MSD-V 11 PM | 11 | 15 | 0.58 - 2.01 | 0.56 - 1.89 | 0.54 - 1.69 | 0.51 - 1.13 | 3/4'' | 835 x 730 x 1200 | 210
MSD-V 15 PM | 15 | 20 | 0.75 - 2.50 | 0.73 - 2.30 | 0.60 - 1.94 | 0.59 - 1.36 | 3/4'' | 835 x 730 x 1200 | 236
MSD-V 18 PM | 18.5 | 25 | 0.81 - 3.40 | 0.77 - 3.20 | 0.72 - 2.83 | 0.66 - 2.39 | 1'' | 870 x 905 x 1400 | 350
MSD-V 22 PM | 22 | 30 | 1.08 - 3.90 | 0.97 - 3.66 | 0.99 - 3.26 | 0.92 - 2.65 | 1'' | 870 x 905 x 1400 | 358
MSD-V 30 PM | 30 | 40 | 1.36 - 5.61 | 1.32 - 5.20 | 1.32 - 4.73 | 1.20 - 3.87 | 1 1/2'' | 1030 x 935 x 1400 | 468
MSD-V 37 PM | 37 | 50 | 1.84 - 6.64 | 1.71 - 6.27 | 1.51 - 5.55 | 1.31 - 4.54 | 1 1/2'' | 1030 x 935 x 1400 | 475
MSD-V 45 PM | 45 | 60 | 1.42 - 8.43 | 1.41 - 7.93 | 1.37 - 7.22 | - | 1 1/2'' | 1300 x 1095 x 1600 | 774
仕様 - タンク搭載（抜粋）
ヘッダー: 型式 | kW | HP | 流量範囲 (m3/min) @ 7.5 bar | @ 8.5 bar | @ 10 bar | @ 13 bar | タンク (L) | ドライヤー | エア出口 BSP | 寸法 (L x W x H) mm | 重量 (kg)
MSD-V 5 PM | 5.5 | 7.5 | 0.33 - 0.91 | 0.33 - 0.83 | 0.30 - 0.71 | 0.40 - 0.53 | 250 | DK30 | 1/2'' | 1865 x 680 x 1600 | 316
MSD-V 7 PM | 7.5 | 10 | 0.34 - 1.24 | 0.34 - 1.13 | 0.30 - 1.00 | 0.40 - 0.74 | 250 | DK40 | 1/2'' | 1865 x 680 x 1600 | 335
MSD-V 11 PM | 11 | 15 | 0.58 - 2.01 | 0.56 - 1.89 | 0.54 - 1.69 | 0.51 - 1.13 | 500 | DK50 | 3/4'' | 1940 x 730 x 1865 | 469
MSD-V 15 PM | 15 | 20 | 0.75 - 2.50 | 0.73 - 2.30 | 0.60 - 1.94 | 0.59 - 1.36 | 500 | DK50 | 3/4'' | 1940 x 730 x 1865 | 498
MSD-V 18 PM | 18.5 | 25 | 0.81 - 3.40 | 0.77 - 3.20 | 0.72 - 2.83 | 0.66 - 2.39 | 2 x 270 | DK80 | 1'' | 2150 x 1225 x 1950 | 766
MSD-V 22 PM | 22 | 30 | 1.08 - 3.90 | 0.97 - 3.66 | 0.99 - 3.26 | 0.92 - 2.65 | 2 x 270 | DK80 | 1'' | 2150 x 1225 x 1950 | 786
特長 / 技術仕様
- シリーズ: MSD-V PM
- モーター: IE5永久磁石モーター (Ultra Premium)
- 駆動: ダイレクトドライブ (伝達装置なしの直接結合)
- インバータ: 統合型可変周波数ドライブ、IES2駆動システム
- コントローラ: SmartTronic Pro
- 通信: MODBUS TCP
- 機能: リモート制御、プログラム時計、アラーム管理、統合予防保全
- 性能: 自動流量適応、起動/停止サイクルの減少、用途により最大30%の省エネ
- バージョン: タンク搭載またはシャーシ搭載
- 出力範囲: 5.5 kW～45 kW（上記モデル）
- エア出口 BSP サイズ: モデルにより 1/2'', 3/4'', 1'', 1 1/2''
- モーター冷却: 寿命延長のため油冷式
