スクリューコンプレッサー MSB series

エア電動据え置き型

製品概要
MSBシリーズはベルト駆動の産業用コンプレッサーで、2.2〜15 kWの範囲で提供されます。構成はフレーム搭載（ON FRAME）、タンク搭載（ON TANK）、コンパクト（COMPRESSOR + TANK + DRYER）の3種類です。設置の柔軟性と保守性を重視した産業用途向け製品です。

特長

• 柔軟性
  • 現場・工程の要件に合わせて選べる複数の構成：フレーム単体、タンク搭載、タンク上にドライヤーとフィルタを備えたターンキーソリューション。
• 性能
  • 周囲温度43°Cまで運転可能
  • 信頼性の高い主要コンポーネント採用
  • 低い保守コスト
  • 長寿命を意図した堅牢な設計
• 操作性
  • 迅速な設置と立ち上げ
  • 簡単な操作性
  • 保守作業のしやすいアクセス
  • 予防保全をサポートする電子コントローラ

装備

• 電動機 WEG — IP55、絶縁クラスF
• エアエンド TANROTOR または ROTORCOMP
• 電子コントローラ SMARTRONIC LITE
  • アラームおよび予防保全
  • リモートコントロール
  • シリアル接続によるマスター/スレーブ運転
• スタータおよび保護 SCHNEIDER ELECTRIC
  • 位相監視リレー
  • 短絡保護内蔵
• プーリー–ベルト結合
  • Vベルト駆動
  • 簡易な張力調整とアライメント
  • ベルト保護ガード

適用分野

• 自動車産業
• 木材加工
• 冶金
• エンジニアリングインテグレータ
• 工芸・作業場
• 農業
• 表面処理

構成

• MSB ON FRAME
• MSB ON TANK

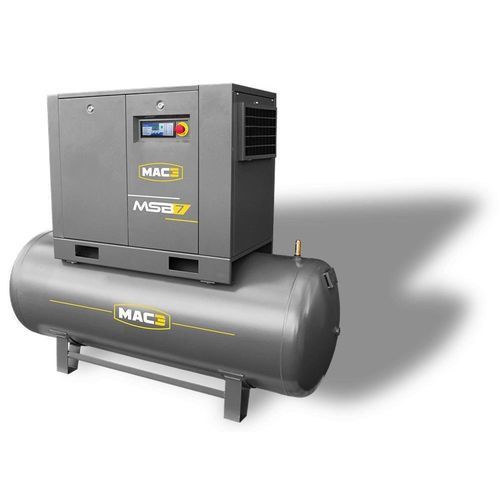

• MSB COMPACT

性能表 — MSB ON FRAME
MODEL | kW | Hp | AIR FLOW 7.5 bar | AIR FLOW 10 bar | AIR FLOW 13 bar | AIR OUTLET | DIMENSIONS (mm L x W x H) | WEIGHT (kg)
MSB 2 | 2.2 | 3 | 0.38 | - | - | 1/2" | 850 x 550 x 862 | 157
MSB 3 | 3 | 4 | 0.41 | 0.36 | - | 1/2" | 850 x 550 x 862 | 159
MSB 4 | 4 | 5.5 | 0.56 | 0.46 | 0.35 | 1/2" | 850 x 550 x 862 | 175
MSB 5 | 5.5 | 7.5 | 0.80 | 0.65 | 0.53 | 1/2" | 1000 x 550 x 835 | 197
MSB 7 | 7.5 | 10 | 1.15 | 0.95 | 0.77 | 3/4" | 1000 x 550 x 835 | 205
MSB 11 | 11 | 15 | 1.70 | 1.40 | 1.16 | 3/4" | 1219 x 650 x 915 | 274
MSB 15 | 15 | 20 | 2.25 | 1.96 | 1.51 | 3/4" | 1219 x 650 x 915 | 305

性能表 — MSB ON TANK
MODEL | kW | Hp | AIR FLOW 7.5 bar | AIR FLOW 10 bar | AIR FLOW 13 bar | TANK (L) | AIR OUTLET | DIMENSIONS (mm L x W x H) | WEIGHT (kg)
MSB 2 | 2.2 | 3 | 0.38 | - | - | 200 | 1/2" | 1469 x 550 x 1337 | 239
MSB 3 | 3 | 4 | 0.41 | 0.36 | - | 200 | 1/2" | 1469 x 550 x 1337 | 241
MSB 4 | 4 | 5.5 | 0.56 | 0.46 | 0.35 | 200 | 1/2" | 1469 x 550 x 1337 | 257
MSB 5 | 5.5 | 7.5 | 0.80 | 0.65 | 0.53 | 200 | 1/2" | 1469 x 550 x 1337 | 279
MSB 7 | 7.5 | 10 | 1.15 | 0.95 | 0.77 | 500 | 3/4" | 1886 x 642 x 1500 | 357
MSB 11 | 11 | 15 | 1.70 | 1.40 | 1.16 | 500 | 3/4" | 1886 x 642 x 1573 | 426
MSB 15 | 15 | 20 | 2.25 | 1.96 | 1.51 | 500 | 3/4" | 1886 x 642 x 1573 | 457

性能表 — MSB COMPACT
MODEL | kW | Hp | AIR FLOW 7.5 bar | AIR FLOW 10 bar | AIR FLOW 13 bar | TANK (L) | AIR OUTLET | DIMENSIONS (mm L x W x H) | WEIGHT (kg)
MSB 2 | 2.2 | 3 | 0.38 | - | - | 250 | 1/2" | 1842 x 550 x 1337 | 288
MSB 3 | 3 | 4 | 0.41 | 0.36 | - | 250 | 1/2" | 1842 x 550 x 1337 | 290
MSB 4 | 4 | 5.5 | 0.56 | 0.46 | 0.35 | 250 | 1/2" | 1842 x 550 x 1337 | 306
MSB 5 | 5.5 | 7.5 | 0.80 | 0.65 | 0.53 | 250 | 1/2" | 1843 x 550 x 1310 | 328
MSB 7 | 7.5 | 10 | 1.15 | 0.95 | 0.77 | 500 | 3/4" | 1886 x 642 x 1612 | 408
MSB 11 | 11 | 15 | 1.70 | 1.40 | 1.16 | 500 | 3/4" | 1882 x 650 x 1605 | 477
MSB 15 | 15 | 20 | 2.25 | 1.96 | 1.51 | 500 | 3/4" | 1882 x 650 x 1605 | 510

技術仕様

• 商号：MSB
• 出力範囲：2.2〜15 kW
• 利用可能モデル：MSB 2、MSB 3、MSB 4、MSB 5、MSB 7、MSB 11、MSB 15
• 構成：ON FRAME、ON TANK、COMPACT（コンプレッサー + タンク + ドライヤー）
• 電動機：WEG、IP55、絶縁クラスF
• エアエンド：TANROTOR または ROTORCOMP
• コントローラ：SMARTRONIC LITE（アラーム、予防保全、リモート制御、マスター/スレーブ）
• スタータ/保護：SCHNEIDER ELECTRIC（位相監視リレー、短絡保護内蔵）
• 駆動方式：Vベルト（プーリー–ベルト）で張力・アライメントが容易、ベルト保護あり
• 周囲温度上限：43 °C
• 流量、吐出口、寸法、重量：上記の表を参照
