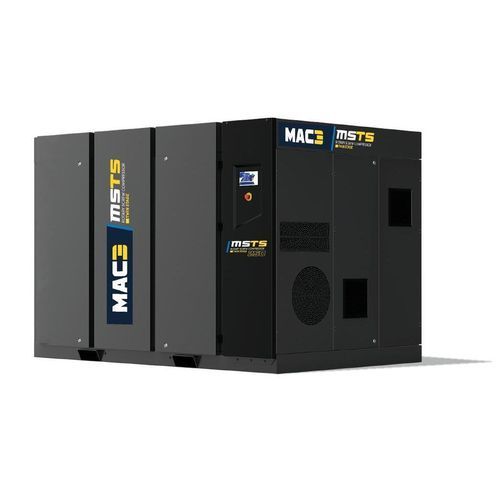

スクリューコンプレッサー MSTS seriesエア電動据え置き型
お気に入りに追加する
商品比較に追加する
特徴
- 技術
- スクリュー
- タイプ
- エア
- 駆動タイプ
- 電動
- 設置タイプ
- 据え置き型
- 潤滑
- 潤滑
- 応用分野
- 産業用
- その他の特徴
- 高効率, 2段
- 圧力
7.5 bar, 8.5 bar, 10 bar, 13 bar
(108.78 psi, 123.28 psi, 145.04 psi, 188.55 psi)- 流量
最少: 13.65 m³/min
(482.05 ft³/min)最大: 62.67 m³/min
(2,213.17 ft³/min)- 出力
最少: 90 kW
(122.37 hp)最大: 315 kW
(428.28 hp)- 長さ
最少: 2,775 mm
(109.25 in)最大: 3,500 mm
(137.8 in)- 幅
最少: 1,805 mm
(71.06 in)最大: 2,250 mm
(88.58 in)- 高さ
最少: 1,926 mm
(75.83 in)最大: 2,350 mm
(92.52 in)- 重量
最少: 3,660 kg
(8,068.9 lb)最大: 9,400 kg
(20,723.5 lb)- 騒音レベル
74 dB, 75 dB, 77 dB, 78 dB, 79 dB
詳細
概要
MSTSシリーズは、工業用圧縮空気供給向けの2段式潤滑スクリューコンプレッサです。出力範囲は90〜315 kW、周囲温度45°Cまでの連続運転に対応します。
特長
装備
2段式スクリューブロックの利点
性能（代表モデル）
MODEL | kW | HP | AIR FLOW @7.5 bar (m3/min) | @8.5 bar (m3/min) | @10 bar (m3/min) | @13 bar (m3/min) | AIR OUTLET | DIMENSIONS (L x W x H) mm | WEIGHT (kg) | SOUND LEVEL dB(A)
MSTS 90 | 90 | 125 | 18,42 | 14,72 | 14,65 | 13,65 | DN65 | 2775 x 1805 x 1926 | 3660 | 74
MSTS 110 | 110 | 150 | 23,89 | 21,76 | 18,49 | 14,57 | DN65 | 2775 x 1805 x 1926 | 4000 | 74
MSTS 132 | 132 | 180 | 26,25 | 26,07 | 23,62 | 21,82 | DN80 | 2950 x 1950 x 2000 | 4500 | 74
MSTS 160 | 160 | 220 | 31,72 | 31,29 | 25,78 | 25,60 | DN80 | 2950 x 1950 x 2000 | 5000 | 75
MSTS 200 | 200 | 270 | 43,49 | 40,70 | 34,77 | 30,62 | DN100 | 3500 x 2250 x 2350 | 6220 | 77
MSTS 250 | 250 | 340 | 53,40 | 50,49 | 43,15 | 40,53 | DN100 | 3500 x 2250 x 2350 | 9120 | 78
MSTS 315 | 315 | 430 | 62,67 | 56,95 | 55,18 | 44,13 | DN100 | 3500 x 2250 x 2350 | 9400 | 79
仕様 / 技術データ
MSTSシリーズは、工業用圧縮空気供給向けの2段式潤滑スクリューコンプレッサです。出力範囲は90〜315 kW、周囲温度45°Cまでの連続運転に対応します。
特長
- 単段式に比べ最大15%の省エネルギー
- 騒音レベルの低減
- 周囲温度45°Cまでの運転
- 低背圧での最適冷却
- 熱回収オプション
- IE4高効率モーター
- 圧力損失の低減
- インバータ駆動の冷却ファン
- 遠心分離器内蔵およびロスゼロの凝縮水ドレン
装備
- WEGモータ: IP55、絶縁クラスF；IE4効率
- SMARTRONIC PLUS 電子コントローラ: アラームと予防保全；リモート制御 – 週間タイマー；タッチスクリーン；SCADA通信またはWEBサーバー（RS-485）
- ダイレクトドライブ: フレキシブルカップリング；カップリング保護カバー
- 2段式潤滑スクリューブロック: 容量増加；低回転；長寿命
- 最適化された吸気システム: 外気取り入れ；3ミクロンまでの微粒子フィルタ；性能向上とメンテナンス性向上
- プレミアム冷却システム: 空冷・油冷分離；冷却タービン；インバータ制御
2段式スクリューブロックの利点
- 2段圧縮設計
- 最大10%のエコ効率向上
- 同じ軸出力で最大10%の流量増加
- 軸方向力の低減
- 低回転 → ローター寿命の延長
性能（代表モデル）
MODEL | kW | HP | AIR FLOW @7.5 bar (m3/min) | @8.5 bar (m3/min) | @10 bar (m3/min) | @13 bar (m3/min) | AIR OUTLET | DIMENSIONS (L x W x H) mm | WEIGHT (kg) | SOUND LEVEL dB(A)
MSTS 90 | 90 | 125 | 18,42 | 14,72 | 14,65 | 13,65 | DN65 | 2775 x 1805 x 1926 | 3660 | 74
MSTS 110 | 110 | 150 | 23,89 | 21,76 | 18,49 | 14,57 | DN65 | 2775 x 1805 x 1926 | 4000 | 74
MSTS 132 | 132 | 180 | 26,25 | 26,07 | 23,62 | 21,82 | DN80 | 2950 x 1950 x 2000 | 4500 | 74
MSTS 160 | 160 | 220 | 31,72 | 31,29 | 25,78 | 25,60 | DN80 | 2950 x 1950 x 2000 | 5000 | 75
MSTS 200 | 200 | 270 | 43,49 | 40,70 | 34,77 | 30,62 | DN100 | 3500 x 2250 x 2350 | 6220 | 77
MSTS 250 | 250 | 340 | 53,40 | 50,49 | 43,15 | 40,53 | DN100 | 3500 x 2250 x 2350 | 9120 | 78
MSTS 315 | 315 | 430 | 62,67 | 56,95 | 55,18 | 44,13 | DN100 | 3500 x 2250 x 2350 | 9400 | 79
仕様 / 技術データ
- 2段式潤滑スクリュー圧縮
- 単段式に比べ最大15%の省エネ
- 周囲温度45 °Cまでの運転
- IE4高効率電動機（WEGモータ採用可能）、IP55保護、絶縁クラスF
- SMARTRONIC PLUS コントローラ：アラーム、予防保全、リモート制御、週間タイマー、タッチスクリーン、SCADA/Webサーバー（RS485）
- インバータ駆動の冷却ファンおよびオプションのインバータ制御による冷却タービン制御
- 熱管理最適化のための空冷/油冷分離
- 遠心分離器内蔵および凝縮水ロスゼロ排水装置
- 外気取り入れの最適化および3ミクロンまでのろ過
- ダイレクトドライブ仕様のフレキシブルカップリングおよび保護カバー
- オプション：熱回収
- 圧力損失の低減と軸方向力の低減でローター寿命を延長
- 対応出力範囲：90〜315 kW（モデル別データは性能表参照）
