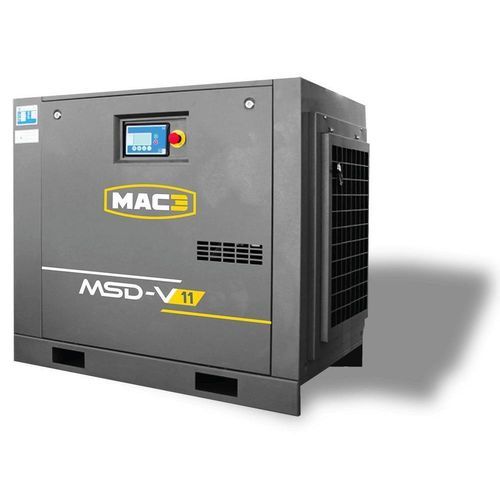

スクリューコンプレッサー MSD-V seriesエア電動据え置き型
お気に入りに追加する
商品比較に追加する
特徴
- 技術
- スクリュー
- タイプ
- エア
- 駆動タイプ
- 電動
- 設置タイプ
- 据え置き型
- 潤滑
- 潤滑
- 応用分野
- 産業用
- その他の特徴
- コンパクト, タンク付き, ダイレクトドライブ, 省エネ, 可変速度, 乾燥機能付き
- タンク容量
最大: 500 l
(132.1 gal)最少: 200 l
(52.8 gal)- 圧力
7.5 bar, 10 bar, 13 bar
(108.78 psi, 145.04 psi, 188.55 psi)- 出力
最大: 15 kW
(20.39 hp)最少: 5.5 kW
(7.48 hp)- 長さ
最大: 1,910 mm
(75.2 in)最少: 1,000 mm
(39.37 in)- 幅
最大: 730 mm
(28.74 in)最少: 650 mm
(25.59 in)- 高さ
最大: 1,708 mm
(67.24 in)最少: 963 mm
(37.91 in)- 重量
最大: 550 kg
(1,212.5 lb)最少: 235 kg
(518.1 lb)
詳細
概要
MSD-Vシリーズは可変速の工業用コンプレッサーで、5〜15 kWをカバーし、フレーム（据え置き）、タンク搭載、またはコンパクトパッケージ（コンプレッサー＋タンク＋ドライヤー）の3構成で提供されます。ネットワーク圧力の安定、設置の柔軟性、および省エネルギーが求められる産業用途向けに設計されています。
特長
装備
構成
適用分野
MSD-V ON FRAME — 性能表（風量 m3/min）
MODEL | kW | Hp | AIR FLOW RANGE M3/MIN (7,5 bar / 10 bar / 13 bar) | AIR OUTLET | DIMENSIONS (L x W x H) mm | WEIGHT (kg)
MSD-V 5 | 5.5 kW | 7.5 Hp | 0.38 - 1.03 / 0.37 - 0.83 / 0.36 - 0.64 | 1/2" | 1000 x 650 x 963 | 235
MSD-V 7 | 7.5 kW | 10 Hp | 0.40 - 1.40 / 0.43 - 1.20 / 0.43 - 0.95 | 1/2" | 1000 x 650 x 963 | 260
MSD-V 11 | 11 kW | 15 Hp | 0.59 - 1.98 / 0.55 - 1.67 / 0.66 - 1.33 | 3/4" | 1201 x 730 x 1050 | 305
MSD-V 15 | 15 kW | 20 Hp | 0.76 - 2.25 / 0.72 - 2.15 / 0.90 - 1.80 | 3/4" | 1201 x 730 x 1050 | 345
MSD-V ON TANK — 性能 & タンクオプション
MODEL | kW | Hp | AIR FLOW RANGE M3/MIN (7,5 bar / 10 bar / 13 bar) | TANK (L) | AIR OUTLET | DIMENSIONS (L x W x H) mm | WEIGHT (kg)
MSD-V. 5 | 5.5 kW | 7.5 Hp | 0.38 - 1.03 / 0.37 - 0.83 / 0.36 - 0.64 | 200 L | 1/2" | 1469 x 650 x 1438 | 316
MSD-V. 7 | 7.5 kW | 10 Hp | 0.40 - 1.40 / 0.43 - 1.20 / 0.43 - 0.95 | 200 L | 1/2" | 1469 x 650 x 1438 | 342
MSD-V. 11 | 11 kW | 15 Hp | 0.59 - 1.98 / 0.55 - 1.67 / 0.66 - 1.33 | 500 L | 3/4" | 1910 x 730 x 1708 | 457
MSD-V. 15 | 15 kW | 20 Hp | 0.76 - 2.65 / 0.72 - 2.15 / 0.90 - 1.80 | 500 L | 3/4" | 1910 x 730 x 1708 | 497
MSD-V COMPACT
ターンキー・パッケージ：タンク上のコンパクトソリューション、冷凍式ドライヤー付属、インラインフィルタ2個を含む。
MODEL | kW | Hp | FLOW RANGE L3/MIN (7,5 bar / 10 bar / 13 bar) | TANK (L) | AIR OUTLET | DIMENSIONS (mm) | WEIGHT (kg)
MSD-V 5 | 5.5 kW | 7.5 Hp | 0.38 - 1.03 / 0.37 - 0.83 / 0.36 - 0.64 | 250 L | 1/2" | 1860 x 650 x 1438 | 365
MSD-V 7 | 7.5 kW | 10 Hp | 0.40 - 1.40 / 0.43 - 1.20 / 0.43 - 0.95 | 250 L | 1/2" | 1860 x 650 x 1438 | 410
MSD-V 11 | 11 kW | 15 Hp | 0.59 - 1.98 / 0.55 - 1.67 / 0.66 - 1.33 | 500 L | 3/4" | 1882 x 730 x 1708 | 508
MSD-V 15 | 15 kW | 20 Hp | 0.76 - 2.65 / 0.72 - 2.15 / 0.90 - 1.80 | 500 L | 3/4" | 1882 x 730 x 1708 | 550
仕様 / 技術仕様
MSD-Vシリーズは可変速の工業用コンプレッサーで、5〜15 kWをカバーし、フレーム（据え置き）、タンク搭載、またはコンパクトパッケージ（コンプレッサー＋タンク＋ドライヤー）の3構成で提供されます。ネットワーク圧力の安定、設置の柔軟性、および省エネルギーが求められる産業用途向けに設計されています。
特長
- 柔軟性
- 現場の要件に応じた複数の構成：フレーム据え置き、タンク搭載、ドライヤーとろ過を含むターンキーソリューション（タンク上）
- コンパクト
- 性能
- 可変速運転により最大35%の省エネ
- ネットワーク上での圧力安定化
- ソフトスタートおよびアイドルフェーズの排除
- 信頼性の高い有名メーカー製コンポーネントにより保守負荷を低減
- 経済性
装備
- 電動機 WEG — IP55、絶縁クラスF
- AIR-END TAMROTOR または ROTORCOMP
- コントローラ SMARTRONIC：アラーム、予防保守、リモート制御、シリアル接続によるマスター/スレーブ運転、週間タイマー、MODBUSプロトコル
- Schneider Electric コンポーネント：フェーズ監視リレー、短絡保護内蔵
- カップリング：1:1 直結駆動 — フレキシブルカップリングまたはカバー保護
- 冷却ファン：EBM-PAPST
- インバータ：DANFOSS
構成
- MSD-V ON FRAME（フレーム据え置き）
- MSD-V ON TANK（タンク搭載）
- MSD-V COMPACT（ターンキーのコンパクトパッケージ：タンク、冷凍式ドライヤー、インラインフィルタ2個を含む）
適用分野
- 工芸・中小企業
- 表面処理
- 鉱山・採石場
- 自動車産業
- 木材加工
- 発電
- 冶金
- 大規模産業
MSD-V ON FRAME — 性能表（風量 m3/min）
MODEL | kW | Hp | AIR FLOW RANGE M3/MIN (7,5 bar / 10 bar / 13 bar) | AIR OUTLET | DIMENSIONS (L x W x H) mm | WEIGHT (kg)
MSD-V 5 | 5.5 kW | 7.5 Hp | 0.38 - 1.03 / 0.37 - 0.83 / 0.36 - 0.64 | 1/2" | 1000 x 650 x 963 | 235
MSD-V 7 | 7.5 kW | 10 Hp | 0.40 - 1.40 / 0.43 - 1.20 / 0.43 - 0.95 | 1/2" | 1000 x 650 x 963 | 260
MSD-V 11 | 11 kW | 15 Hp | 0.59 - 1.98 / 0.55 - 1.67 / 0.66 - 1.33 | 3/4" | 1201 x 730 x 1050 | 305
MSD-V 15 | 15 kW | 20 Hp | 0.76 - 2.25 / 0.72 - 2.15 / 0.90 - 1.80 | 3/4" | 1201 x 730 x 1050 | 345
MSD-V ON TANK — 性能 & タンクオプション
MODEL | kW | Hp | AIR FLOW RANGE M3/MIN (7,5 bar / 10 bar / 13 bar) | TANK (L) | AIR OUTLET | DIMENSIONS (L x W x H) mm | WEIGHT (kg)
MSD-V. 5 | 5.5 kW | 7.5 Hp | 0.38 - 1.03 / 0.37 - 0.83 / 0.36 - 0.64 | 200 L | 1/2" | 1469 x 650 x 1438 | 316
MSD-V. 7 | 7.5 kW | 10 Hp | 0.40 - 1.40 / 0.43 - 1.20 / 0.43 - 0.95 | 200 L | 1/2" | 1469 x 650 x 1438 | 342
MSD-V. 11 | 11 kW | 15 Hp | 0.59 - 1.98 / 0.55 - 1.67 / 0.66 - 1.33 | 500 L | 3/4" | 1910 x 730 x 1708 | 457
MSD-V. 15 | 15 kW | 20 Hp | 0.76 - 2.65 / 0.72 - 2.15 / 0.90 - 1.80 | 500 L | 3/4" | 1910 x 730 x 1708 | 497
MSD-V COMPACT
ターンキー・パッケージ：タンク上のコンパクトソリューション、冷凍式ドライヤー付属、インラインフィルタ2個を含む。
MODEL | kW | Hp | FLOW RANGE L3/MIN (7,5 bar / 10 bar / 13 bar) | TANK (L) | AIR OUTLET | DIMENSIONS (mm) | WEIGHT (kg)
MSD-V 5 | 5.5 kW | 7.5 Hp | 0.38 - 1.03 / 0.37 - 0.83 / 0.36 - 0.64 | 250 L | 1/2" | 1860 x 650 x 1438 | 365
MSD-V 7 | 7.5 kW | 10 Hp | 0.40 - 1.40 / 0.43 - 1.20 / 0.43 - 0.95 | 250 L | 1/2" | 1860 x 650 x 1438 | 410
MSD-V 11 | 11 kW | 15 Hp | 0.59 - 1.98 / 0.55 - 1.67 / 0.66 - 1.33 | 500 L | 3/4" | 1882 x 730 x 1708 | 508
MSD-V 15 | 15 kW | 20 Hp | 0.76 - 2.65 / 0.72 - 2.15 / 0.90 - 1.80 | 500 L | 3/4" | 1882 x 730 x 1708 | 550
仕様 / 技術仕様
- シリーズ: MSD-V
- 出力範囲: 5〜15 kW
- 構成: フレーム、タンク、コンパクト（コンプレッサー＋タンク＋ドライヤー）
- 省エネ: 可変速制御で最大35%の省エネルギー
- モーター: WEG、IP55、クラスF
- エアエンド: TAMROTOR または ROTORCOMP
- 制御: SMARTRONIC（アラーム、予防保守、リモート制御、マスター/スレーブ、週間タイマー、MODBUS）
- インバータ: DANFOSS
- 冷却ファン: EBM-PAPST
- 電気部品: SCHNEIDER ELECTRIC（フェーズ監視リレー、短絡保護）
- コンパクトパッケージには冷凍式ドライヤーとインラインフィルタ2個が含まれます
