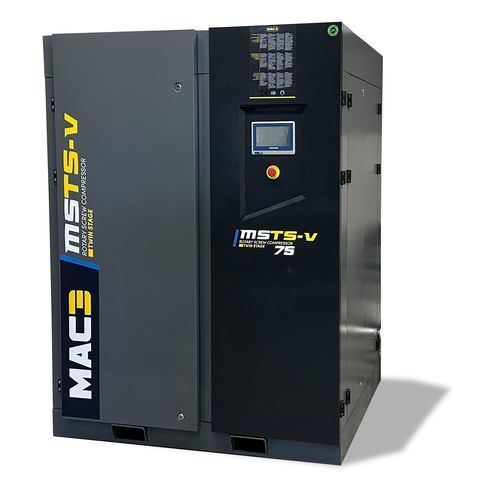

スクリューコンプレッサー MSTS-V series

エア電動据え置き型

概要
MAC3のMSTS-V 22–75 kWシリーズは、給油式の二段圧縮スクリューコンプレッサーで、二段圧縮設計とIE5永久磁石モーターを組み合わせ、工業用途での広い流量域、高効率、信頼性の高い運転を実現します。

主な特長

• 出力範囲：22–75 kW
• 動作圧力：7.5–10 bar
• 最大風量：最大16.01 m³/min（機種により異なる）
• 二段スクリュー圧縮：最適化された設計により約+10%の効率・流量向上

利点

• 1. エネルギー効率
  • IE5等級永久磁石モーター（IPM）による高効率駆動
  • 周囲温度45°Cまでの安定運転を可能にする高度な冷却システム
• 2. 二段圧縮技術
  • 油注入による中間冷却で準等温圧縮に近い挙動
  • 内部損失の低減により寿命を延長
• 3. 直感的な制御
  • Smartronic Proのタッチスクリーンで簡易操作
  • Modbus TCPによる並列制御対応（最大4台）
• 4. 保守性
  • 合成潤滑剤使用で最大8,000時間の延長メンテナンス間隔
  • 延長保証オプション：5年または40,000時間（条件適用）

産業向け設計

• 高効率分離システム：粒子濃度<3 mg/m³までのろ過で空気品質を向上
• 可変速換気（VSD）：省エネと騒音低減
• コンパクト設計：設置面積を節約し据付が容易

用途

• 重工業、自動車、発電、冶金
• 建設、木工、表面処理、採石・鉱山
• 食品、電子、医薬・医療などの産業プロセス

性能（表）
MODEL | kW | HP | 7.5 bar 時の流量範囲 (m3/min) | 8.5 bar (m3/min) | 10 bar (m3/min) | 空気取出口 BSP | 寸法 (L x W x H) mm | 重量 Kg
MSTS-V 22 | 22 | 30 | 1,03 – 4,35 | 1,04 – 4,17 | 1,03 – 3,76 | 1 1/4" | 1095 x 955 x 1580 | 750
MSTS-V 30 | 30 | 40 | 1,64 – 6,36 | 1,62 – 5,91 | 1,59 – 5,41 | 1 1/4" | 1095 x 955 x 1580 | 875
MSTS-V 37 | 37 | 50 | 1,79 – 7,76 | 1,79 – 7,27 | 1,77 – 6,52 | 1 1/2" | 1250 x 1195 x 1860 | 1220
MSTS-V 45 | 45 | 60 | 2,33 – 9,30 | 2,31 – 8,73 | 2,30 – 8,01 | 1 1/2" | 1250 x 1195 x 1860 | 1400
MSTS-V 55 | 55 | 75 | 2,62 – 11,60 | 2,56 – 10,85 | 2,55 – 9,54 | 2" | 1450 x 1400 x 1965 | 1620
MSTS-V 75 | 75 | 100 | 3,58 – 16,01 | 3,63 – 15,27 | 3,55 – 13,22 | 2" | 1450 x 1400 x 1965 | 1850

特性 / 技術仕様

• シリーズ名：MSTS-V
• 出力範囲：22–75 kW
• 動作圧力範囲：7.5–10 bar
• 最大風量：最大16,01 m³/min（機種による）
• 二段スクリュー圧縮（油注入中間冷却）
• 性能向上：約+10%の効率および流量向上
• モーター：IE5クラス永久磁石モーター（IPM）
• 冷却：高度な冷却システムにより45 °Cまで安定動作
• 制御：Smartronic Pro タッチスクリーン；Modbus TCP（最大4台の並列制御）
• 保守：合成潤滑剤で最大8,000時間の延長サービス間隔
• 保証：オプションで5年または40,000時間（条件適用）
• エア品質：高効率分離 <3 mg/m³
• 換気：VSD により省エネと騒音低減
• コンパクト設計で据付容易
• 機種別の寸法・質量は性能表を参照
