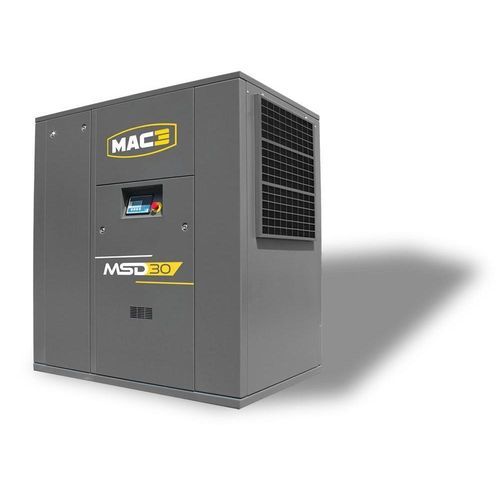

スクリューコンプレッサー MSD series

エア電動据え置き型

概要
実績のあるコンポーネントを採用したMSDシリーズの産業用コンプレッサーは、22–315 kWのダイレクトドライブで過酷な産業用途に対応します。

主な特徴

• 堅牢な構造
• 高い性能
• コンパクトな設置面積
• 低い運用コスト

特長
性能

• 最適化された比出力
• 周囲温度43°Cまで動作
• 信頼性の高い主要メーカー部品
• 高性能な電子コントローラ
• ダイレクトドライブによる高効率
• 低いメンテナンスコスト
• 長寿命を見据えた耐久設計

操作性

• 素早い起動
• ユーザーフレンドリーな操作
• メンテナンスしやすい構造
• 監視機能を備えた電子コントローラ
• 予防保全に対応

装備

• 電動機 WEG — IP55、絶縁クラスF
• TAMROTOR エアエンド — ENDUROシリーズ
• 電子コントローラ SMARTRONIC LITE / SMARTRONIC：アラーム、予防保全、遠隔制御、シリアル接続によるマスター/スレーブ、週次タイマー（≥ 30 kW）、MODBUS（≥ 30 kW）
• SCHNEIDER ELECTRIC スタータおよび保護装置：位相監視リレー、短絡保護内蔵
• ダイレクトドライブ：エアエンド内蔵ギア、フレキシブルカップリング、カップリング保護カバー
• EBM-PAPST 冷却ファン

性能表（モデルと主なデータ抜粋）
MODEL | kW | Hp | 吐出量 m3/min (7.5 bar | 10 bar | 13 bar) | エア出口 | 寸法 (mm) | 重量 (kg)
MSD 22 | 22 | 30 | 4.0 | 3.6 | - | 1" | 1275 x 850 x 1465 | 538
MSD 30 | 30 | 40 | 5.5 | 4.5 | 3.9 | 1 1/4" | 1575 x 1030 x 1750 | 761
MSD 37 | 37 | 50 | 6.6 | 5.6 | 4.6 | 1 1/4" | 1575 x 1030 x 1750 | 869
MSD 45 | 45 | 60 | 8.5 | 7.1 | 5.7 | 1 1/2" | 2000 x 1200 x 1810 | 1461
MSD 55 | 55 | 75 | 9.8 | 8.7 | 7.0 | 1 1/2" | 2000 x 1200 x 1810 | 1520
MSD 75 | 75 | 100 | 12.6 | 11.0 | 9.2 | 1 1/2" | 2000 x 1200 x 1810 | 1690
MSD 90 | 90 | 125 | 16.2 | 13.7 | 11.2 | 2" | 2500 x 1400 x 2037 | 2240
MSD 110 | 110 | 150 | 19.5 | 17.9 | 14.0 | 2" | 2500 x 1400 x 2037 | 2640
MSD 132 | 132 | 180 | 23.4 | 20.0 | 16.5 | 2 1/2" | 2750 x 1750 x 2000 | 2970

用途
木材加工、発電、冶金、重工業、表面処理、鉱山・採石、車両産業およびその他の産業用途に適しています。

技術仕様

• シリーズ：MSD（ダイレクトドライブ産業用コンプレッサー）
• 出力範囲：22–315 kW
• エアエンド：TAMROTOR ENDUROシリーズ
• モータ：WEG電動機、IP55、絶縁クラスF
• コントローラ：SMARTRONIC LITE / SMARTRONIC — アラーム、予防保全、遠隔制御、マスター/スレーブ、週次タイマー（≥ 30 kW）、MODBUS（≥ 30 kW）
• スタータおよび保護：SCHNEIDER ELECTRIC — 位相監視および短絡保護
• 駆動方式：エアエンド内蔵ギアのダイレクトドライブ、フレキシブルカップリング、保護カバー
• 冷却：EBM-PAPST冷却ファン
• 使用周囲温度：最大43°C
• エア出口：モデルごとにBSP接続（1", 1 1/4", 1 1/2", 2", 2 1/2"）
• 設計上の優先事項：堅牢性、コンパクト性、低い保守コスト、長寿命
