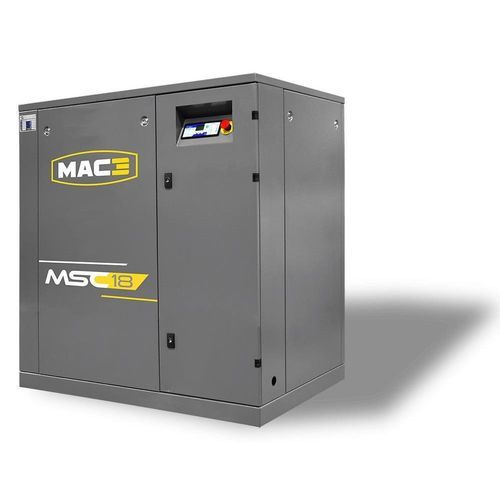

スクリューコンプレッサー MSC series

エア電動据え置き型

製品概要
信頼性の高いコンポーネントを採用した、ベルト駆動の産業用コンプレッサー MSCシリーズは、15〜160 kWの出力範囲をカバーします。連続的な産業用途を想定して設計されており、モジュール式の装備オプションとメンテナンスしやすいアクセス性を備えています。

特長

• 堅牢な設計
• 高効率
• コンパクトな設置面積
• 低い運用コスト

主な機能

• 性能
  • 周囲温度最大43°Cまで動作可能
  • 信頼ある品質のコンポーネント採用
  • 低メンテナンスコスト
  • 長寿命を想定した堅牢設計
• 操作性
  • 迅速な起動・据付
  • 直感的な操作
  • メンテナンスしやすいアクセス設計
  • 監視用の電子コントローラ搭載
  • 予防保全に対応

装備

• 電動機: WEG — IP55、絶縁クラスF
• エアエンド: TAMROTOR または ROTORCOMP
• 電子コントローラ: SMARTRONIC LITE – SMARTRONIC
  • アラームおよび予防保全
  • リモート制御
  • シリアル接続によるマスター/スレーブ運転
• スタータおよび保護装置: SCHNEIDER ELECTRIC
  • 位相監視リレー
  • 短絡保護内蔵
• プーリー・ベルト結合:
  • Vベルト駆動
  • 簡易な張力調整・アライメント
  • ベルト保護カバー
• 冷却ファン: EBM-PAPST 空冷ファン

性能表（選定モデル）
MODEL | kW | Hp | AIR FLOW 7.5 bar (m3/min) | AIR FLOW 10 bar (m3/min) | AIR FLOW 13 bar (m3/min) | AIR OUTLET | DIMENSIONS (mm) | WEIGHT (kg)
MSC 15 | 15 | 20 Hp | 2,7 | 2,3 | 1,9 | 1" | 1275 x 850 x 1465 | 420
MSC 18 | 18,5 | 25 Hp | 3,3 | 2,8 | 2,4 | 1" | 1275 x 850 x 1465 | 450
MSC 22 | 22 | 30 Hp | 3,8 | 3,5 | 3,0 | 1" | 1275 x 850 x 1465 | 450
MSC 30 | 30 | 40 Hp | 4,6 | 4,0 | 3,6 | 1 1/4" | 1575 x 1030 x 1750 | 698
MSC 30P | 30 | 40 Hp | 5,2 | 4,3 | 3,7 | 1 1/4" | 1575 x 1030 x 1750 | 710
MSC 37 | 37 | 50 Hp | 6,4 | 5,4 | 4,3 | 1 1/4" | 1575 x 1030 x 1750 | 742
MSC 45 | 45 | 60 Hp | 7,2 | 6,4 | 5,4 | 1 1/4" | 1575 x 1030 x 1750 | 876
MSC 55 | 55 | 75 Hp | 9,6 | 8,5 | 6,6 | 1 1/2" | 2000 x 1200 x 1810 | 1460
MSC 75 | 75 | 100 Hp | 12,4 | 10,5 | 8,7 | 1 1/2" | 2000 x 1200 x 1810 | 1690

仕様 / 技術データ

• 製品名: MSC series
• 出力範囲: 15〜160 kW
• 駆動方式: ベルト駆動（Vベルト プーリー結合）
• 電動機: WEG — IP55、絶縁クラスF
• エアエンド: TAMROTOR または ROTORCOMP
• コントローラ: SMARTRONIC LITE / SMARTRONIC — アラーム、予防保全、リモート制御、シリアル接続でのマスター/スレーブ
• スタータ・保護: SCHNEIDER ELECTRIC（位相監視リレー、短絡保護内蔵）
• 冷却: EBM-PAPST ファン
• 使用周囲温度: 最大43°C
• 代表的なエアアウトレット寸法: 1", 1 1/4", 1 1/2"（モデルにより異なる）
• 寸法・重量はモデルにより異なります（性能表参照）
