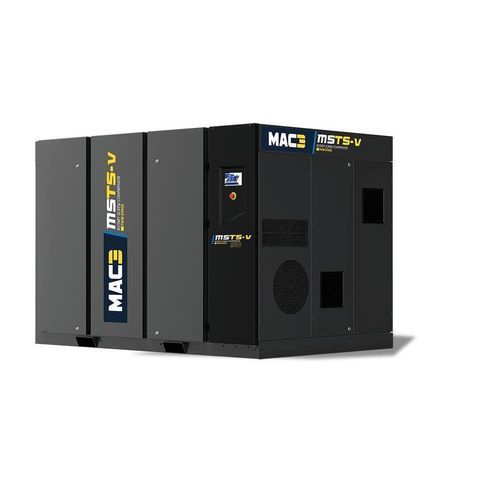

スクリューコンプレッサー MSTS-V seriesエア電動据え置き型
お気に入りに追加する
商品比較に追加する
特徴
- 技術
- スクリュー
- タイプ
- エア
- 駆動タイプ
- 電動
- 設置タイプ
- 据え置き型
- 潤滑
- 潤滑
- 応用分野
- 産業用
- その他の特徴
- 静音, 高効率, ダイレクトドライブ, 省エネ, インバータ, フィルタ一体型, 2段, 周波数調整付き, 制御パネル付
- 圧力
7.5 bar, 8.5 bar, 10 bar, 13 bar
(108.78 psi, 123.28 psi, 145.04 psi, 188.55 psi)- 流量
最大: 62.01 m³/h
(2,189.86 ft³/h)最少: 5.15 m³/h
(181.87 ft³/h)- 出力
最大: 315 kW
(428.28 hp)最少: 90 kW
(122.37 hp)- 長さ
最大: 3,500 mm
(137.8 in)最少: 2,775 mm
(109.25 in)- 幅
最大: 2,250 mm
(88.58 in)最少: 1,805 mm
(71.06 in)- 高さ
最大: 2,350 mm
(92.52 in)最少: 1,926 mm
(75.83 in)- 重量
最大: 9,680 kg
(21,340.7 lb)最少: 3,835 kg
(8,454.7 lb)- 騒音レベル
最大: 79 dB
最少: 74 dB
詳細
概要
MSTS‑Vシリーズは、二段式潤滑スクリュー圧縮機のファミリーで、単段式に比べ最大約15%の省エネを実現でき、周囲温度45°Cまでの運転が可能、熱回収オプションを用意しています。
特長 — 性能
保守と制御
装備
二段式スクリューの利点
適用分野
性能（表）
MODEL | kW | HP | 流量 m3/min @7,5 bar | @8,5 bar | @10 bar | @13 bar | 空気出口 | 寸法 (LxWxH) mm | 重量 kg | 騒音 dB(A)
MSTS-V 90 | 90 | 125 | 5,38 - 18,44 | 5,36 - 17,33 | 5,24 - 15,87 | 5,15 - 13,66 | DN65 | 2775 x 1805 x 1926 | 3835 | 74
MSTS-V 110 | 110 | 150 | 7,08 - 23,12 | 6,90 - 21,68 | 6,88 - 20,20 | 6,82 - 17,25 | DN65 | 2775 x 1805 x 1926 | 4200 | 74
MSTS-V 132 | 132 | 180 | 7,94 - 27,88 | 7,90 - 26,40 | 7,59 - 24,51 | 7,50 - 21,35 | DN80 | 2950 x 1950 x 2000 | 4675 | 74
MSTS-V 160 | 160 | 220 | 8,47 - 32,45 | 8,25 - 30,00 | 8,39 - 28,00 | 9,14 - 24,98 | DN80 | 2950 x 1950 x 2000 | 5300 | 75
MSTS-V 200 | 200 | 270 | 11,79 - 42,86 | 11,77 - 39,94 | 11,62 - 37,01 | 11,40 - 30,54 | DN100 | 3500 x 2250 x 2350 | 6550 | 77
MSTS-V 250 | 250 | 340 | 17,34 - 52,41 | 17,12 - 49,13 | 16,76 - 45,86 | 17,33 - 38,84 | DN100 | 3500 x 2250 x 2350 | 9400 | 78
MSTS-V 315 | 315 | 430 | 16,86 - 62,01 | 16,85 - 59,31 | 16,81 - 55,24 | 30,33 - 45,96 | DN100 | 3500 x 2250 x 2350 | 9680 | 79
仕様
MSTS‑Vシリーズは、二段式潤滑スクリュー圧縮機のファミリーで、単段式に比べ最大約15%の省エネを実現でき、周囲温度45°Cまでの運転が可能、熱回収オプションを用意しています。
特長 — 性能
- 単段式と比べて最大約15%のエネルギー削減
- 低騒音（機種ごとに表を参照）
- 周囲温度45°Cまでの運転が可能
- 低背圧で最適な冷却性能
- 熱回収（オプション）
- IE4 高効率モーター搭載
- 圧力損失の低減
- インバータ制御の冷却ファン
- 遠心分離器内蔵、無損失凝縮水排出
保守と制御
- 日常点検がしやすいアクセス性の良い内部配置
- LCDまたはタッチ操作の電子制御
装備
- WEGモーター
- 保護等級IP55、絶縁クラスF
- IE4効率
- SMARTRONIC PLUSコントローラ
- アラームおよび予防保全機能
- 遠隔制御、週間タイマー
- タッチスクリーン
- SCADA通信またはWEBサーバー（RS485）
- ダイレクトドライブ
- フレキシブルカップリング
- カップリングハウジング保護
- 二段式潤滑スクリューブロック
- 単段に比べて容量増加
- 低回転
- 長寿命
- 最適化された吸気システム
- 外気からの新鮮空気吸入
- 3µmまでの粒子をろ過
- 性能向上と保守性の向上
- プレミアム冷却システム
- 空気と油の冷却回路を分離
- 冷却タービン搭載
- インバータによる制御
二段式スクリューの利点
- 二段圧縮設計
- 特定の運転点で最大約10%の効率向上
- 同じ軸出力で最大約10%の流量増加
- 軸方向力の低減
- 低回転によるローター寿命延長
適用分野
- 自動車産業
- 発電
- 冶金
- 大規模産業プラント
性能（表）
MODEL | kW | HP | 流量 m3/min @7,5 bar | @8,5 bar | @10 bar | @13 bar | 空気出口 | 寸法 (LxWxH) mm | 重量 kg | 騒音 dB(A)
MSTS-V 90 | 90 | 125 | 5,38 - 18,44 | 5,36 - 17,33 | 5,24 - 15,87 | 5,15 - 13,66 | DN65 | 2775 x 1805 x 1926 | 3835 | 74
MSTS-V 110 | 110 | 150 | 7,08 - 23,12 | 6,90 - 21,68 | 6,88 - 20,20 | 6,82 - 17,25 | DN65 | 2775 x 1805 x 1926 | 4200 | 74
MSTS-V 132 | 132 | 180 | 7,94 - 27,88 | 7,90 - 26,40 | 7,59 - 24,51 | 7,50 - 21,35 | DN80 | 2950 x 1950 x 2000 | 4675 | 74
MSTS-V 160 | 160 | 220 | 8,47 - 32,45 | 8,25 - 30,00 | 8,39 - 28,00 | 9,14 - 24,98 | DN80 | 2950 x 1950 x 2000 | 5300 | 75
MSTS-V 200 | 200 | 270 | 11,79 - 42,86 | 11,77 - 39,94 | 11,62 - 37,01 | 11,40 - 30,54 | DN100 | 3500 x 2250 x 2350 | 6550 | 77
MSTS-V 250 | 250 | 340 | 17,34 - 52,41 | 17,12 - 49,13 | 16,76 - 45,86 | 17,33 - 38,84 | DN100 | 3500 x 2250 x 2350 | 9400 | 78
MSTS-V 315 | 315 | 430 | 16,86 - 62,01 | 16,85 - 59,31 | 16,81 - 55,24 | 30,33 - 45,96 | DN100 | 3500 x 2250 x 2350 | 9680 | 79
仕様
- モデル群: MSTS‑V
- 出力範囲: 90〜315 kW
- 二段式潤滑スクリュー圧縮方式
- WEGモーター IP55、絶縁クラスF、IE4効率
- SMARTRONIC PLUSコントローラ：アラーム、予防保全、遠隔制御、週間タイマー、タッチスクリーン、SCADA/WEB（RS485）
- フレキシブルカップリング付きダイレクトドライブとカップリングハウジング保護
- 吸気フィルタ：3µmまで
- 空気/油分離冷却、インバータで制御される冷却タービン
- 内蔵遠心分離器と無損失凝縮水排出
- オプション：熱回収
- 使用周囲温度：最大45°C
- 空気出口：機種により DN65 / DN80 / DN100
- 騒音レベル：機種により 74–79 dB(A)
- 寸法と重量：性能表を参照
