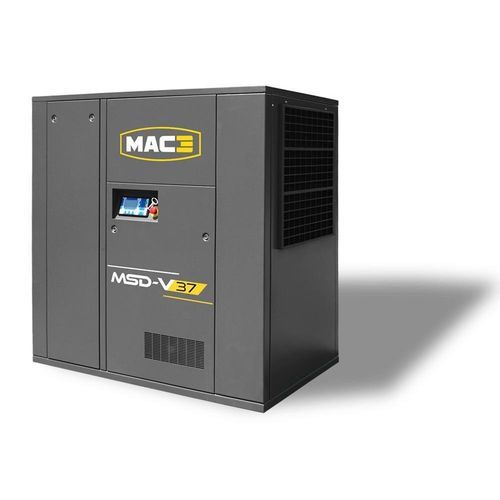

スクリューコンプレッサー MSD-V seriesエア電動据え置き型
お気に入りに追加する
商品比較に追加する
特徴
- 技術
- スクリュー
- タイプ
- エア
- 駆動タイプ
- 電動
- 設置タイプ
- 据え置き型
- 潤滑
- 潤滑
- 応用分野
- 産業用
- その他の特徴
- ダイレクトドライブ, 省エネ, 可変速度, スキッドマウント
- 圧力
7.5 bar, 10 bar, 13 bar
(108.78 psi, 145.04 psi, 188.55 psi)- 出力
最大: 315 kW
(428.28 hp)最少: 18.5 kW
(25.15 hp)- 長さ
最大: 3,250 mm
(127.95 in)最少: 1,275 mm
(50.2 in)- 幅
最大: 2,250 mm
(88.58 in)最少: 850 mm
(33.46 in)- 高さ
最大: 2,450 mm
(96.46 in)最少: 1,465 mm
(57.68 in)- 重量
最大: 6,000 kg
(13,227.7 lb)最少: 465 kg
(1,025.1 lb)
詳細
概要
MSD-Vシリーズは18.5〜315 kWの可変速産業用コンプレッサーです。継続的な産業用途を想定し、1:1直結駆動、実績のあるTAMROTORスクリューエンド、先進的な電子制御を組み合わせ、エネルギー効率の最適化と保守作業の削減を実現します。
特長
操作性・保守性
装備
性能（抜粋）
型式 | kW | Hp | 吐出量 7.5 bar (m3/min) | 吐出量 10 bar (m3/min) | 吐出量 13 bar (m3/min) | 吐出口 | 寸法 (mm) | 質量 (kg)
MSD-V 18 | 18.5 | 25 | 0.8 - 3.0 | 0.7 - 2.6 | 0.7 - 2.1 | 1" | 1275 x 850 x 1465 | 465
MSD-V 22 | 22 | 30 | 1.3 - 4.2 | 1.3 - 3.8 | 1.1 - 2.9 | 1" | 1275 x 850 x 1465 | 500
MSD-V 30 | 30 | 40 | 1.2 - 5.3 | 1.2 - 4.6 | 1.2 - 4.0 | 1 1/4" | 1575 x 1030 x 1755 | 695
MSD-V 37 | 37 | 50 | 1.3 - 6.8 | 1.3 - 5.8 | 1.3 - 5.0 | 1 1/4" | 1575 x 1030 x 1755 | 715
MSD-V 45 | 45 | 60 | 1.3 - 7.6 | 1.3 - 6.8 | 1.2 - 5.9 | 1 1/4" | 1575 x 1030 x 1755 | 945
MSD-V 55 | 55 | 75 | 2.5 - 9.9 | 2.4 - 8.2 | 2.6 - 7.4 | 1 1/2" | 2000 x 1200 x 1810 | 1290
MSD-V 75 | 75 | 100 | 2.6 - 12.9 | 2.5 - 10.9 | 2.5 - 9.6 | 1 1/2" | 2000 x 1200 x 1810 | 1390
MSD-V 90 | 90 | 125 | 6.2 - 16.8 | 6.0 - 14.4 | 6.2 - 12.3 | 2" | 2500 x 1400 x 2037 | 2020
MSD-V 110 | 110 | 150 | 6.6 - 20.1 | 7.1 - 17.3 | 7.0 - 15.0 | 2" | 2500 x 1400 x 2037 | 2380
仕様 / 技術データ
MSD-Vシリーズは18.5〜315 kWの可変速産業用コンプレッサーです。継続的な産業用途を想定し、1:1直結駆動、実績のあるTAMROTORスクリューエンド、先進的な電子制御を組み合わせ、エネルギー効率の最適化と保守作業の削減を実現します。
特長
- 最適な比出力
- 周囲温度43°Cまで運転可能
- 直結駆動による高効率
- 低い保守コスト
- 可変速制御で最大35%の省エネ
- アンロード（空運転）フェーズの排除
- 長寿命を意図した設計
操作性・保守性
- 迅速な立ち上げ
- 簡易な操作と明確なコントロール
- 保守作業のための容易なアクセス
- 予防保守機能を備えた電子コントローラー
装備
- 電動機 WEG
- IP55、絶縁クラスF
- TAMROTOR ENDURO スクリューエンド
- コントローラー SMARTRONIC / SMARTRONIC PLUS
- アラームおよび予防保守機能
- リモートコントロール
- シリアル接続によるマスター/スレーブ運転
- 週間タイマー
- MODBUSプロトコル
- SCHNEIDER ELECTRIC コンポーネント
- 短絡保護の統合
- 1:1 直結カップリング
- フレキシブルカップリング
- フード（ベルハウジング）保護
- EBM-PAPST 冷却ファン
- DANFOSS インバータ
性能（抜粋）
型式 | kW | Hp | 吐出量 7.5 bar (m3/min) | 吐出量 10 bar (m3/min) | 吐出量 13 bar (m3/min) | 吐出口 | 寸法 (mm) | 質量 (kg)
MSD-V 18 | 18.5 | 25 | 0.8 - 3.0 | 0.7 - 2.6 | 0.7 - 2.1 | 1" | 1275 x 850 x 1465 | 465
MSD-V 22 | 22 | 30 | 1.3 - 4.2 | 1.3 - 3.8 | 1.1 - 2.9 | 1" | 1275 x 850 x 1465 | 500
MSD-V 30 | 30 | 40 | 1.2 - 5.3 | 1.2 - 4.6 | 1.2 - 4.0 | 1 1/4" | 1575 x 1030 x 1755 | 695
MSD-V 37 | 37 | 50 | 1.3 - 6.8 | 1.3 - 5.8 | 1.3 - 5.0 | 1 1/4" | 1575 x 1030 x 1755 | 715
MSD-V 45 | 45 | 60 | 1.3 - 7.6 | 1.3 - 6.8 | 1.2 - 5.9 | 1 1/4" | 1575 x 1030 x 1755 | 945
MSD-V 55 | 55 | 75 | 2.5 - 9.9 | 2.4 - 8.2 | 2.6 - 7.4 | 1 1/2" | 2000 x 1200 x 1810 | 1290
MSD-V 75 | 75 | 100 | 2.6 - 12.9 | 2.5 - 10.9 | 2.5 - 9.6 | 1 1/2" | 2000 x 1200 x 1810 | 1390
MSD-V 90 | 90 | 125 | 6.2 - 16.8 | 6.0 - 14.4 | 6.2 - 12.3 | 2" | 2500 x 1400 x 2037 | 2020
MSD-V 110 | 110 | 150 | 6.6 - 20.1 | 7.1 - 17.3 | 7.0 - 15.0 | 2" | 2500 x 1400 x 2037 | 2380
仕様 / 技術データ
- 製品ファミリー：MSD-V（可変速産業用コンプレッサー）
- 対応出力範囲：18.5〜315 kW
- 許容最大周囲温度：最大43°C
- 省エネ効果：最大35%（可変速運転時）
- 駆動方式：直結 1:1（フレキシブルカップリング、フード保護）
- 電動機：WEG、IP55、絶縁クラスF
- エアエンド：TAMROTOR シリーズ ENDURO
- コントローラー：SMARTRONIC / SMARTRONIC PLUS（アラーム、予防保守、リモート、マスター/スレーブ、週間タイマー、MODBUS）
- 電気部品：SCHNEIDER ELECTRIC（短絡保護内蔵）
- 冷却：EBM-PAPST 冷却ファン
- インバータ：DANFOSS
- 設計の優先点：保守コスト低減、アンロードフェーズの排除、寿命延長、迅速な立ち上げと容易な保守性
