製品紹介：

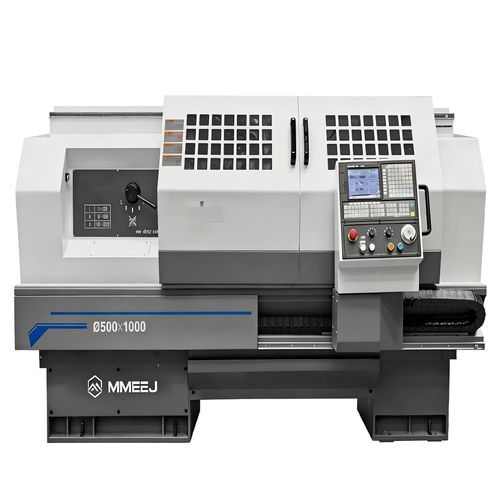

CKAシリーズCNC旋盤は、縦軸(Z)と横軸(X)の両方で制御されるフラットベッドを備えた横型CNC旋盤です。
能力：
- 内部および外部円筒面、円錐面、円弧面、端面、溝加工、面取りを含む、さまざまなシャフトおよびディスク部品の自動切削加工
- メートル直ネジ、端面ネジ、インペリアル直ネジおよびテーパーネジの旋盤加工
- 多様な少量生産に適しており、複雑な高精度部品で優れた性能を発揮
。
加工範囲：
ベッド回転直径400mm～800mm、ワーク長さ750mm～5000mm。
CKAシリーズ-テクニカルテーブル：
製品型式｜ユニット｜CKA6140｜CKA6140i｜CKA6150｜CKA6150i｜CKA6163A｜CKA6180A
ベッド上最大スイング径｜mm｜φ400｜φ400｜φ500｜φ500｜φ630｜φ800
クロススライド最大振れ径｜mm｜φ200｜φ200｜φ280｜φ280｜φ320｜φ490
最大ワーク長さ mm｜750/1000｜750/1000｜750/1000/1500/2000｜750/1000｜1000/1500/2000/3000/4000/5000
最大切削長｜mm｜580/830｜580/830｜680/930/1430/1930｜680/930｜795/1245/1845/2745/3665/4745（高位置4段刃物台） 690/1140/1740/2640/3560/4640（横6段刃物台） 700/1150/1750/2650/3570/4650（横8段刃物台）
最大回転直径（垂直4ポジション）｜mm｜φ400｜φ400｜φ500｜φ500｜φ630｜φ800
最大回転径（横6ポジション）｜mm｜φ300｜φ300｜φ400｜φ400｜φ620｜φ620
最適横6ポジション｜mm｜一｜φ370｜φ370｜φ620｜φ620
主軸中心高さ mm｜200｜200｜250｜250｜315｜400
主軸電動機出力｜kW｜5.5（サーボモーター）｜5.5（サーボモーター）｜7.5/11（サーボモーター）｜11/15（サーボモーター）｜11（可変周波数モーター、オプション：サーボモーター）｜11（可変周波数モーター、オプション：サーボモーター）
スピンドル内径｜mm｜φ52｜φ40｜φ82｜φ100｜φ100
スピンドル内径テーパ｜｜MT.NO.6｜MT.NO.6｜MT.NO.6NO.6｜正面φ901:20｜正面φ1001:20｜正面φ1201:20｜正面φ1201:20
主軸端形式｜A2-6｜A2-5｜D8｜A2-8｜C11｜C11
主軸回転数範囲｜20〜2500 2レンジマニュアル｜20〜3500 単軸｜7〜2200 3レンジマニュアル｜30〜3000 単軸｜10〜1000（インバータ駆動/サーボモータ） 4レンジマニュアル｜10〜1000（インバータ駆動/サーボモータ） 4レンジマニュアル
テールストッククイル径｜mm｜φ63｜φ63｜φ75｜φ75｜φ100｜φ100
テールストッククイル移動量｜140｜140｜150｜150｜240｜240
テールストッククイルテーパ｜mm｜MT.NO.4｜MT.NO.4｜MT.NO.5｜MT.NO.5｜MT.NO.6｜MT.NO.6
X軸最大移動量｜mm｜240｜240｜280｜280｜320｜320
Z軸最大移動量｜m/min｜580/830｜580/830｜685/935/1435/1935｜685/935｜800/1250/1850/2750/3670/4750｜800/1250/1850/2750/3670/4750
X/Z軸早送り｜mm｜4/6｜4/8（750/1000/1500スペック）｜4/6（2000スペック）｜4/8｜4/7.5（1000/1500/2000スペック）｜4/4（3000スペック）｜4/3.5（4000/5000スペック）｜4/7.5（1000/1500/2000スペック）｜4/4（3000スペック）｜4/3.5（4000/5000スペック）
ツールシャンクサイズ（縦4ポジション）｜mm｜20×20｜25×25（20×20 横8ポジションツールポスト）｜25×25｜32×32（32×25 横8ステーション）｜32×32
X/Z軸位置決め精度｜mm｜0.018/0.021（750スペック） 0.024（1000スペック）｜0.018/0.021（750スペック） 0.024（1000スペック）｜0.018/0.021（750スペック） 0.024（1000スペック） 0.026（1500/2000スペック）｜0.018/0.021（750スペック） 0.024（1000スペック）｜0.018/0.024（1000スペック） 0.026（1500/2000スペック） 0.030（3000/4000/5000スペック）｜0.018/0.024（1000スペック） 0.026（1500/2000スペック） 0.030（3000/4000/5000スペック）
X/Z軸繰り返し精度｜mm｜0.006/0.008（750スペック） 0.011（1000スペック）｜0.006/0.008（750スペック） 0.011（1000スペック） 0.014（1500/2000スペック）｜0.006/0.008（750スペック） 0.011 （1000 スペック）｜0.006/0.011 （1000 スペック）｜0.014 （1500/2000 スペック）｜0.014 （2000mm 以上のスペック、2000mm 以上の長さでの検査）｜0.006/0.011 （1000 スペック）｜0.014 （1500/2000 スペック）｜0.014 （2000mm 以上のスペック、2000mm 以上の長さでの検査）
特徴/仕様 テクニック: - シリーズ
- シリーズCKAシリーズ（モデルにはCKA6140、CKA6140i、CKA6150、CKA6150i、CKA6163A、CKA6180Aが含まれます）
- ベッド回転直径：400mm～800mm（モデルによる）
- 最大ワーク長：750mm～5000mm（モデルによる、カスタム長も可能）
- スピンドルモーター出力：5.5kW～15kW（サーボまたは可変周波数モーター、機種による）
- スピンドル内径：φ40～φ100（機種による）
- スピンドル回転数範囲：7rpm～3500rpm（機種による、手動範囲またはインバーター/サーボ駆動オプション）
- X/Z軸移動および早送り：
- X/Z軸移動および早送り：Xは最大320 mm、Zは最大580/830 mm～4750 mm（モデルによる）
- 位置決め精度（X/Z）：最大モデルで0.018 mm～0.030 mm
- 繰り返し精度（X/Z）：0.006 mm～0.014 mm（仕様による）
