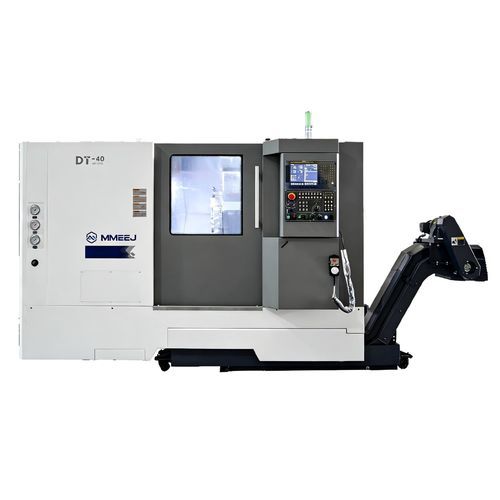

CNC旋盤 DT series横型傾斜台A2-6
お気に入りに追加する
商品比較に追加する
特徴
- 制御タイプ
- CNC
- 主軸の向き
- 横型
- 構造
- 傾斜台
- スピンドル
- A2-8, A2-6, A2-5
- ツールステーション数
- 12ツールステーション
- 駆動システム
- サーボモータ
- 応用
- シャフトおよび軸式部品加工用, バー加工用
- 性能
- 高剛性
- 複合機能
- ミリング, 穿孔, 穿孔
- 直径
480 mm, 580 mm, 680 mm
(18.9 in, 22.83 in, 26.77 in)- 回転速度
3,500 rpm, 4,500 rpm, 5,000 rpm
(21,991.149 rad.min-1, 28,274.334 rad.min-1, 31,415.927 rad.min-1)- パーツの長さ
最少: 300 mm
(12 in)最大: 1,025 mm
(40 in)- 最大切削径
最少: 280 mm
(11 in)最大: 500 mm
(20 in)- 貫通穴のサイズ
45 mm, 51 mm, 73 mm
(2 in, 2 in, 3 in)- X軸
155 mm, 215 mm, 225 mm, 265 mm
(6 in, 8 in, 9 in, 10 in)- Z軸
最少: 300 mm
(12 in)最大: 1,405 mm
(55 in)- 早送り速度X
30 m/min
- 早送り速度Z
30 m/min
- 定格出力
7.5 kW, 11 kW, 15 kW, 18.5 kW
(10.2 hp, 15 hp, 20.4 hp, 25.2 hp)
詳細
製品概要：
DTシリーズの斜床身CNC旋盤は、45°傾斜のガイドを持つ一体鋳造ベッドを備えた旋盤で、高い剛性を実現します。FANUC 0i-TFPLUS（または同等品）制御とACサーボ駆動を採用し、軸やディスクの単一クランピングでの多工程加工に対応します。
加工範囲：
主要仕様：
加工能力：
用途・業界：
オプション・備考：
DTシリーズの斜床身CNC旋盤は、45°傾斜のガイドを持つ一体鋳造ベッドを備えた旋盤で、高い剛性を実現します。FANUC 0i-TFPLUS（または同等品）制御とACサーボ駆動を採用し、軸やディスクの単一クランピングでの多工程加工に対応します。
加工範囲：
- ベッド上の回転直径：Ø480 mm〜Ø680 mm（機種により異なる）
- 最大旋削径（軸／ディスク）：機種により最大 Ø500 mm 程度
- 最大旋削長さ：機種により300 mm〜1100 mm
- 主軸回転数：一部機種で最大5,000 rpm
主要仕様：
- シリーズ：DT（DT-30、DT-30H、DT-40、DT-40H、DT-40HY、DT-40Plus、DT-50、DT-50H）
- ベッド：一体鋳造の斜床身、45°傾斜ガイド
- 制御・駆動：FANUC 0i-TFPLUS（または同等）、ACサーボ
- 主軸：A2-5 / A2-6 / A2-8 のネーズオプション、一部で最大 φ87 mm の通し穴
- チャック寸法：機種により6"〜10"、通しホール油圧チャック対応
- 主軸モータ出力：通常7.5〜18.5 kW（機種により）
- タレット：油圧またはサーボ12ポジション、一部でライブツール対応
- 軸移動・早送り：X/Z 早送り典型30/30 m/min、X/Zストロークは機種別
- センターストローク：機種により140〜300 mm
加工能力：
- 一台での複合加工：旋削、穴あけ、ボーリング、リーミング、フライス加工が可能
- 軸・ディスク・棒材加工に対応（通し穴チャック装着で棒材最大 Ø73 mm）
- ライブツール、デュプロマティックやZ延長など生産性向上オプションあり
用途・業界：
- 自動車部品の製造
- 金型・治具の生産
- ベアリングおよび回転部品の加工
- 採掘機械・重機部品の加工
オプション・備考：
- 制御オプション：FANUCまたは同等の国際的システム
- 主軸バリエーション：電動スピンドルや大口径通し穴オプション
- ツーリングオプション：ライブツール、VDIインターフェース、長物対応のデュアル/Z延長バージョン
- 最適な機種選定のために、加工図面と生産条件を提供してください
