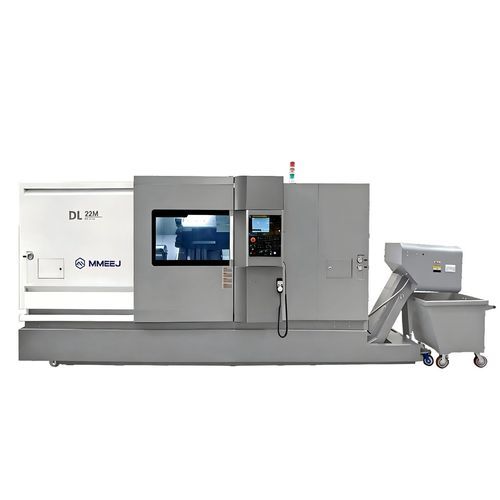

CNC旋盤 DL-M series

横型傾斜台A2-8

製品概要：
DL-Mシリーズは国際水準の技術で開発された斜床身型CNC旋盤です。主立て板は一体鋳造で、45°傾斜のガイドレール配置により剛性を確保しています。制御装置はFANUC 0i-TFPLUS（または同等品）を採用し、軸にはACサーボ駆動を使用して直感的な操作性と信頼性の高い動作を実現します。軸形・円盤形部品の旋削、穴あけ、フライス加工が可能で、自動車部品、金型、ベアリング、採炭機械などの分野で使用されます。複数の工程（旋削、ボーリング、穴あけ、リーミング）をワンチャックで完了できます。

特長：

• 45°傾斜ベッドガイドにより高い剛性を実現
• 12ポジションタレット、選択肢：12T油圧式または12Tライブツーリングタレット
• 高容量・高剛性の摺動ガイド
• モジュラー設計で多様な仕様に対応
• 制御：FANUC 0i-TFPLUS（または同等品）
• 軸用ACサーボ駆動による精密制御

加工範囲：
ベッド上の最大旋回径：φ520 – φ900；最大旋削長さ：1000 mm – 3000 mm（機種により異なる）。

DLシリーズ - 仕様表（機種別値）：
製品型式 | 単位 | DL-25M | DL-25MH | DL-32M | DL-32MH | DL-40M | DL-40MH
ベッド上最大旋回径 | mm | φ520 | (—) | φ680 | (—) | φ900 | (—)
最大旋削径（軸/ディスク） | mm | φ310/φ520 | φ310/φ500 | φ440/φ630 | φ440/φ590 | φ660/φ800 | φ660/φ760
最大旋削長さ | mm | 1000/1500 | 1000/1500 | 1000/1500/2000/3000 | 950/1450/1950/2950 | 1000/1500/2000/3000 | 950/1450/1950/2950
チャック寸法 | inch | 10 | 10 | 15 | 15 | 15 | 15
スピンドルノーズ型式 | ( — ) | A2-8 | A2-8 | A2-11 | A2-11 | A2-11 | A2-11
主軸回転数範囲 | rpm | 3500 | 3500 | 2000 | 2000 | 1500 | 1500
主軸穴径 | mm | φ87 | φ87 | φ100 | φ100 | φ132 | φ132
最大棒材通し径（スルーホール油圧チャック時） | mm | φ74 | φ74 | φ80 | φ80 | φ80 | φ80
主軸モータ出力 | kW | 15/18.5 | 18.5/22 | 22/30 | 22/30 | 22/30 | 22/30
X軸最大ストローク | mm | 260 | 260 | 375 | 375 | 435 | 435
Z軸最大ストローク | mm | 1040/1600 | 1040/1600 | 1020/1520/2020/3020 | 1020/1520/2020/3020 | 1020/1520/2020/3020 | 1020/1520/2020/3020
X/Z軸早送り | m/min | 12/12 | 12/12 | 12/16 | 12/16 | 12/16 | 12/16
タレット形式および工具数 | ( — ) | 12T 油圧式 | 12T ライブツーリング | 12T 油圧式 | 12T ライブツーリング | 12T 油圧式 | 12T ライブツーリング
工具シャンク寸法 | mm | 25×25 | 25×25 | 32×25 | 32×25 | 32×25 | 32×25
インデックス時間（隣接/最遠） | s | 0.8/2.5 | 0.8/2.5 | 0.94/1.33 | 0.94/1.33 | 1.2/4.0 | 1.2/4.0
センターハウジング径 | mm | φ100 | φ100 | φ160 | φ160 | φ160 | φ160
センターストローク | mm | 139 | 139 | 180 | 180 | 180 | 180

仕様 / 技術データ：

• シリーズ：DL-M（DL-25M、DL-25MH、DL-32M、DL-32MH、DL-40M、DL-40MH）
• ベッド：45°傾斜ガイドの一体鋳造ベッドで高剛性
• 制御システム：FANUC 0i-TFPLUS または同等
• 駆動：軸用ACサーボ駆動で信頼性の高い制御
• タレット：12ポジション（油圧式またはライブツーリングの選択可）
• ベッド上最大旋回径：機種により 520 / 680 / 900 mm
• 最大旋削径（軸/ディスク）：機種により最大 φ760–φ800
• 旋削長さオプション：1000、1500、2000、3000 mm（機種依存）
• チャック：10"（DL-25 系列）、15"（DL-32 / DL-40 系列）
• スピンドルノーズ：A2-8（DL-25）、A2-11（DL-32 / DL-40）
• 主軸回転数：機種により最大 3500 / 2000 / 1500 rpm
• 主軸穴径：φ87 / φ100 / φ132（機種により）
• 最大棒材径：スルーホール油圧チャックで最大 φ80 mm
• 主軸出力：構成により 15–30 kW
• X軸ストローク：機種により 260–435 mm
• Z軸ストローク：1020 / 1520 / 2020 / 3020 / 1040 / 1600 mm の構成
• 早送り：X 12 m/min、Z 12–16 m/min
• 工具シャンク：25×25 mm（DL-25）、32×25 mm（DL-32 / DL-40）
• センタ：φ100 / 139 mm（DL-25）、φ160 / 180 mm（DL-32 / DL-40）
• 用途例：自動車部品、金型、ベアリング、採炭機械 — 複数工程を一保持で行う軸・ディスク部品の加工に適する
